АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
101

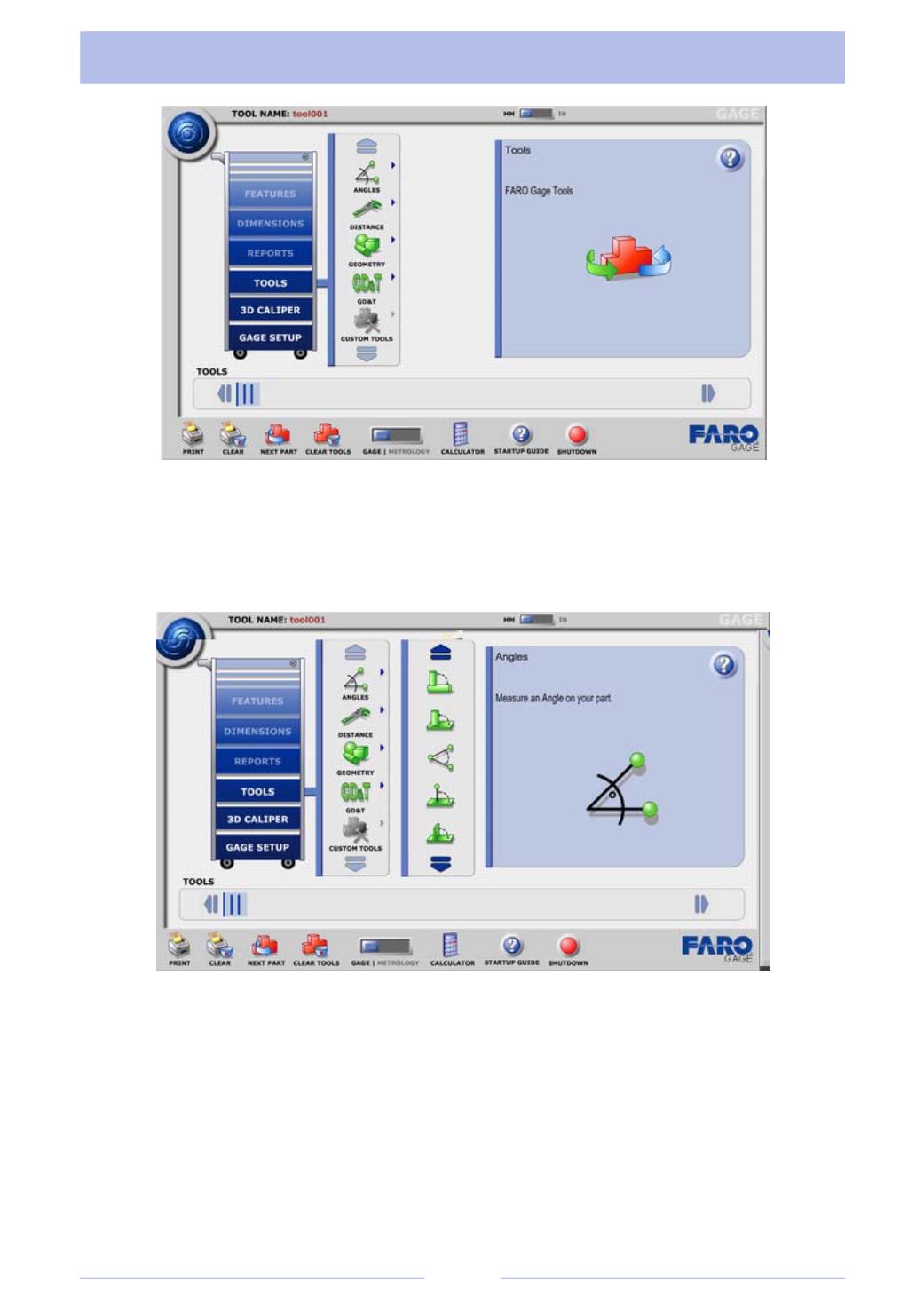

Рис. 3.59
Измерения углов
Группа инструментов «Angles» используется для измерения угловых раз-
меров деталей (рис. 3.60).
Рис. 3.60
Пример последовательности действий при измерении угла между двумя
цилиндрами:
1. Нажмите «Tools
Angles
Cylinder to cylinder
Run».
2. Оцифруйте минимум шесть точек одного цилиндра.
3. Оцифруйте также шесть точек второго цилиндра (рис. 3.61).
