Автоматизированные технологии моделирования и оцифровки изделий машиностроения - page 117

АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
110

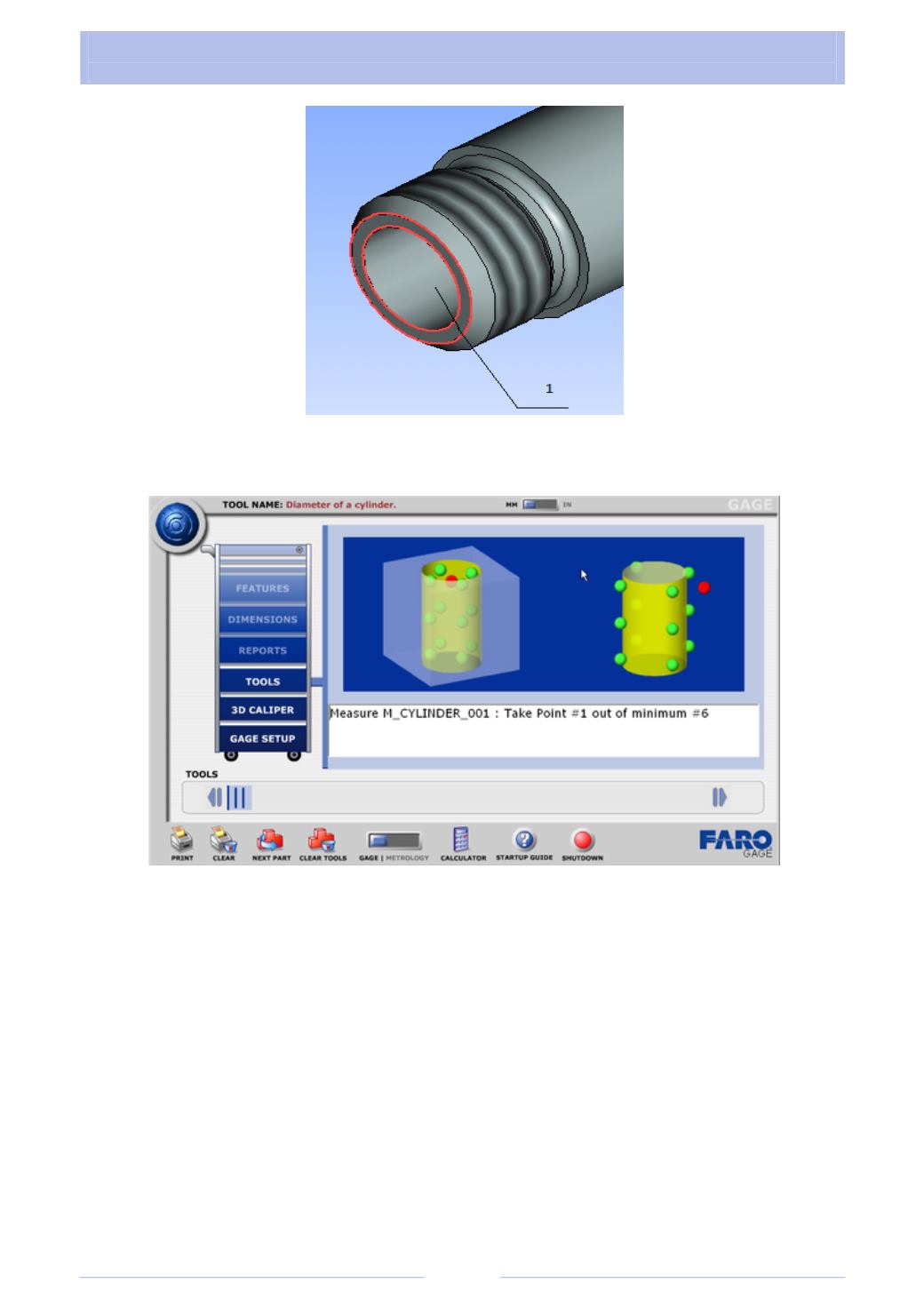

Рис. 3.76
Рис. 3.77
4. Просмотрим результат и введем номинальный диаметр и допуски на
диаметр и форму (рис. 3.78).
Аналогично измеряются и диаметры цилиндров.
