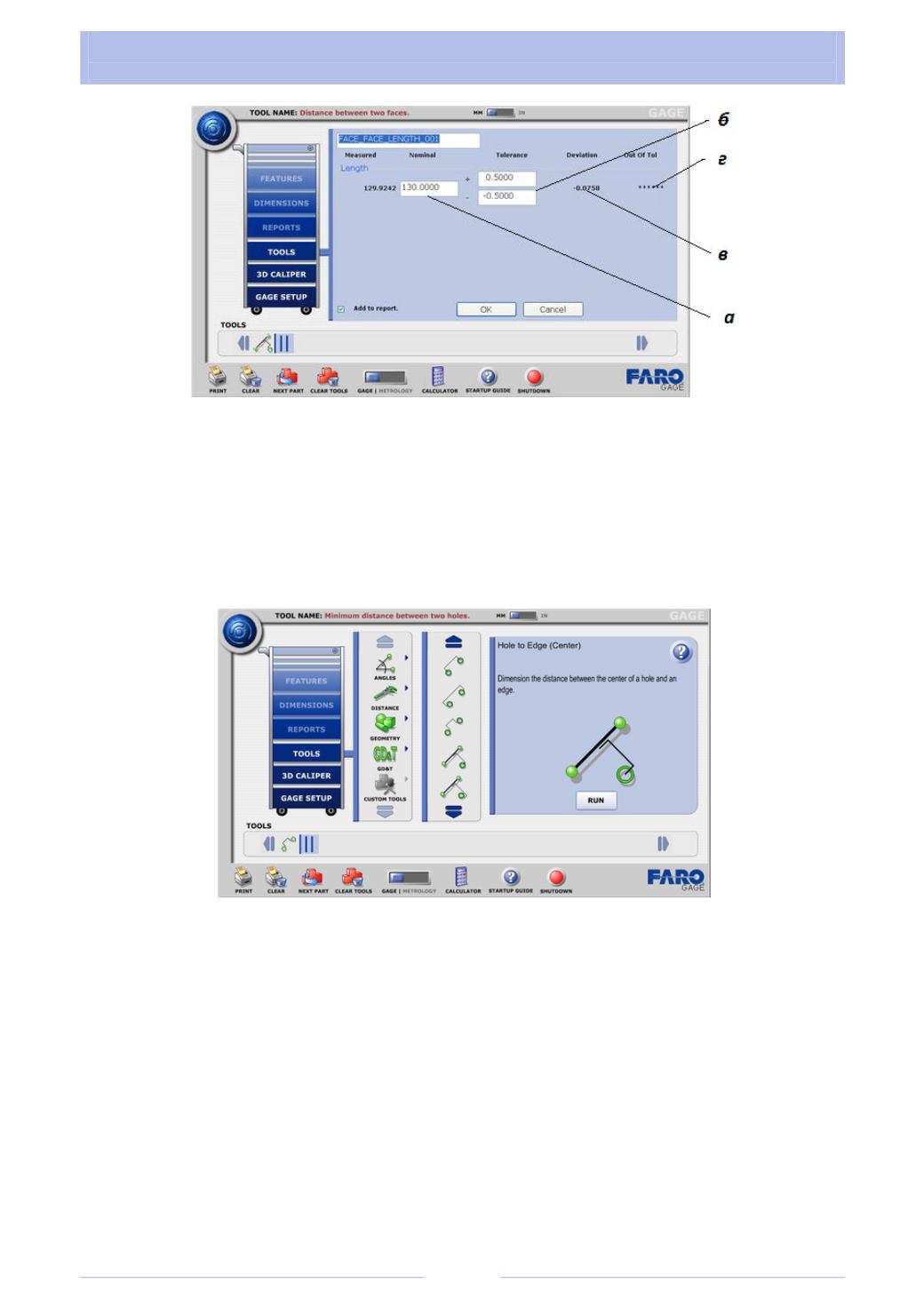

Рис. 3.70
3.7.2. Расстояние от торца до центра отверстия
Цель измерения:
определить расстояние от базового торца детали до цен-
тра отверстия.
1. Для измерения линейных размеров выбираем «Tools
→
Distance
→
Hole to edge (center)» и нажимаем «Run». Таким образом, попадаем в меню из-
мерения расстояния от отрезка до центра отверстия (рис. 3.71).
Рис. 3.71
2. Оцифровываем левый (базовый) торец
1
детали (рис. 3.72):
•
касаемся наконечником поверхности
1
и нажимаем зеленую кнопку на
КИМ;
•
повторяем это не менее двух раз, чем больше точек на поверхности мы
коснемся, тем более точное будет измерение;
•
отведем наконечник и нажмем красную кнопку на КИМ, для того что-
бы завершить команду.
