106

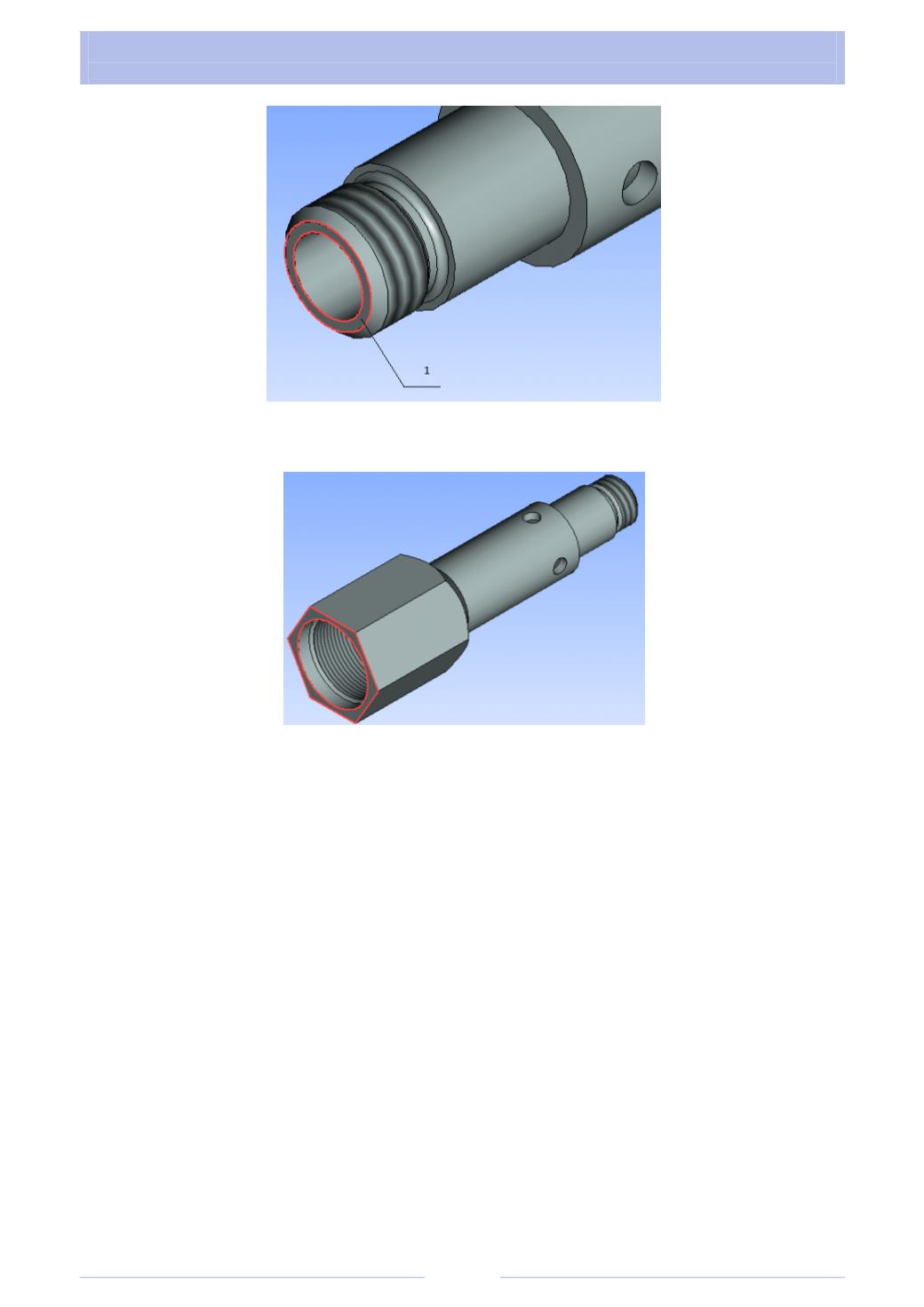

Рис. 3.68
3. Аналогично оцифровываем другой торец детали (рис. 3.69).
Рис. 3.69
4. В результате получаем расстояние между торцами детали, как разницу
истинных координат плоскости.
5. Просмотр результатов (рис. 3.70):
•
впишем название измерения, номинальный размер в поле
а
(рис. 3.70) с
чертежа и допуска в поле
б
. В строке
в
(рис. 3.70) показывается результат изме-
рения в виде отклонения от номинального размера;
•
поставим галочку напротив надписи «Добавить в отчет» («Add to
report»), чтобы этот результат попал в общий отчет измерения данной детали;
•
нажмем «OK» для продолжения измерения оставшихся поверхностей
детали. Если нужно повторить данное измерение, необходимо нажать «Cancel».
