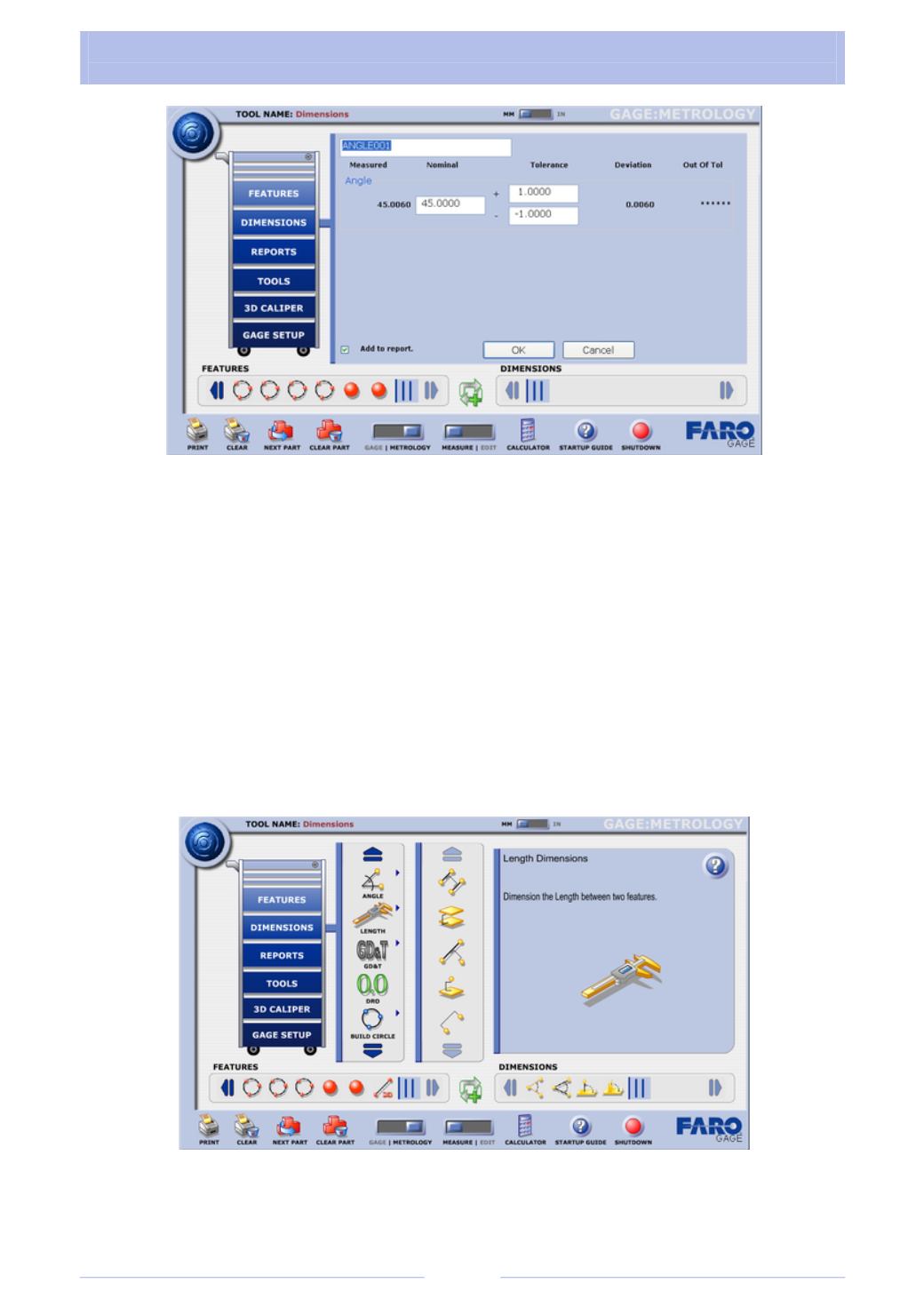

Рис. 3.38
2. Угол между двумя гранями. Все измерения производятся аналогично
описанному выше, при этом выбирать нужно две грани.
3. Угол между гранью и плоскостью.
4. Угол между двумя плоскостями.
Измерение длин
Группа команд «Length» измеряет расстояние между элементами, кото-
рые были оцифрованы ранее и сохранены в файле детали. Измеряет длины ме-
жду двумя гранями, плоскостями, точкой и гранью, точкой и плоскостью, точ-
кой и точкой. Последовательность действий аналогична описанной выше. Ме-
ню команд показано на рис. 3.39, пример измерения расстояния между гранями
– на рис. 3.40 и рис. 3.41.
Рис. 3.39
