Рис. 3.78
3.7.4. Измерение конуса
Цель измерения:
измерить конусную поверхность.
1. Для измерения конуса выбираем «Tools
→
Geometry
→
Cone angle» и
нажимаем «Run». Переходим в режим измерения конусной поверхности

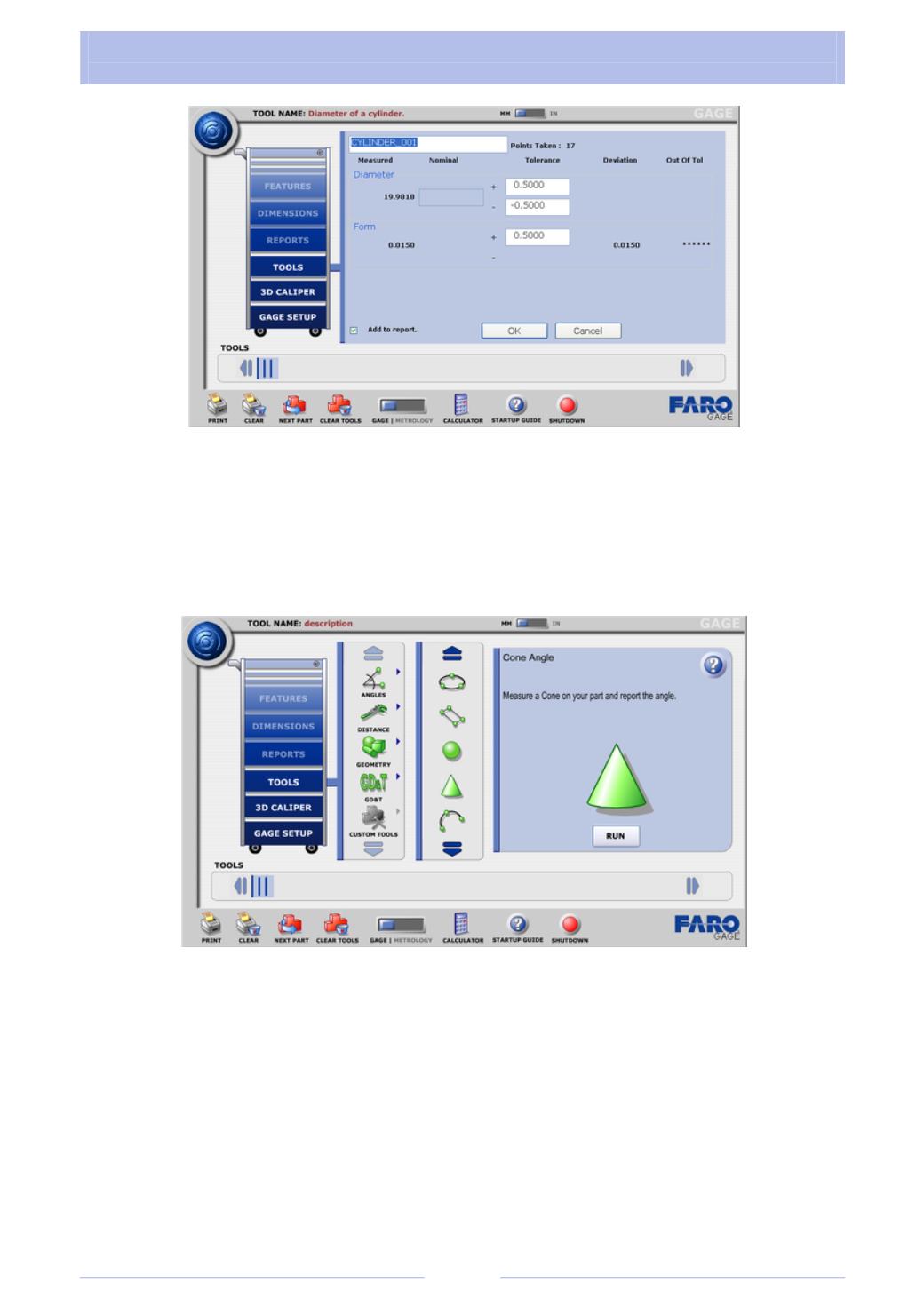

(рис. 3.79).
Рис. 3.79
2. Обмерим любые шесть точек конусной поверхности
3
детали
(рис. 3.80).
3. Отведем наконечник и нажмем красную кнопку на КИМ (рис. 3.81).
4. Просмотрим результат и введем номинальный угол и допуск на угол и
форму (рис. 3.82).
