АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
105

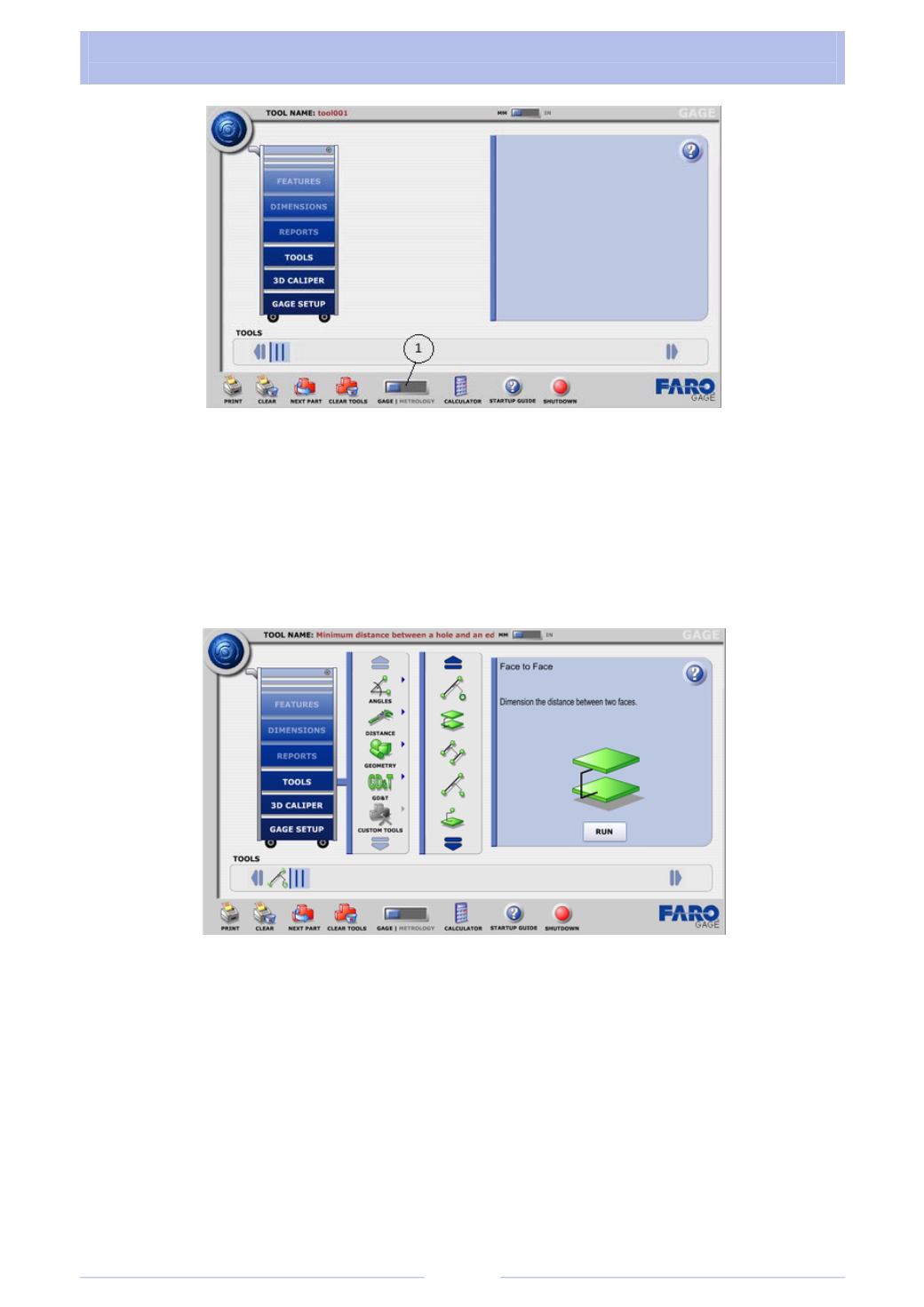

Рис. 3.66
3.7.1. Линейные размеры
Цель измерения: измерить габаритное расстояние между торцовыми по-
верхностями.
1. Для измерения линейных размеров выбираем команду «Tools
→
Dis-
tance
→
Face to Face» и нажимаем «Run». Таким образом, мы попадаем в меню
измерения расстояния между плоскостями (рис. 3.67).
Рис. 3.67
2. Далее нужно оцифровать левый (базовый) торец
1
детали (рис. 3.68):
•
подводим наконечник к торцу
1
(рис. 3.68) и нажимаем зеленую кнопку
на КИМ. Повторяем эти действия не менее двух раз. Чем большее количество
точек на поверхности будет оцифровано, тем более точное будет измерение;
•
отводим наконечник и нажмем красную кнопку на КИМ для того, что-
бы завершить команду.
