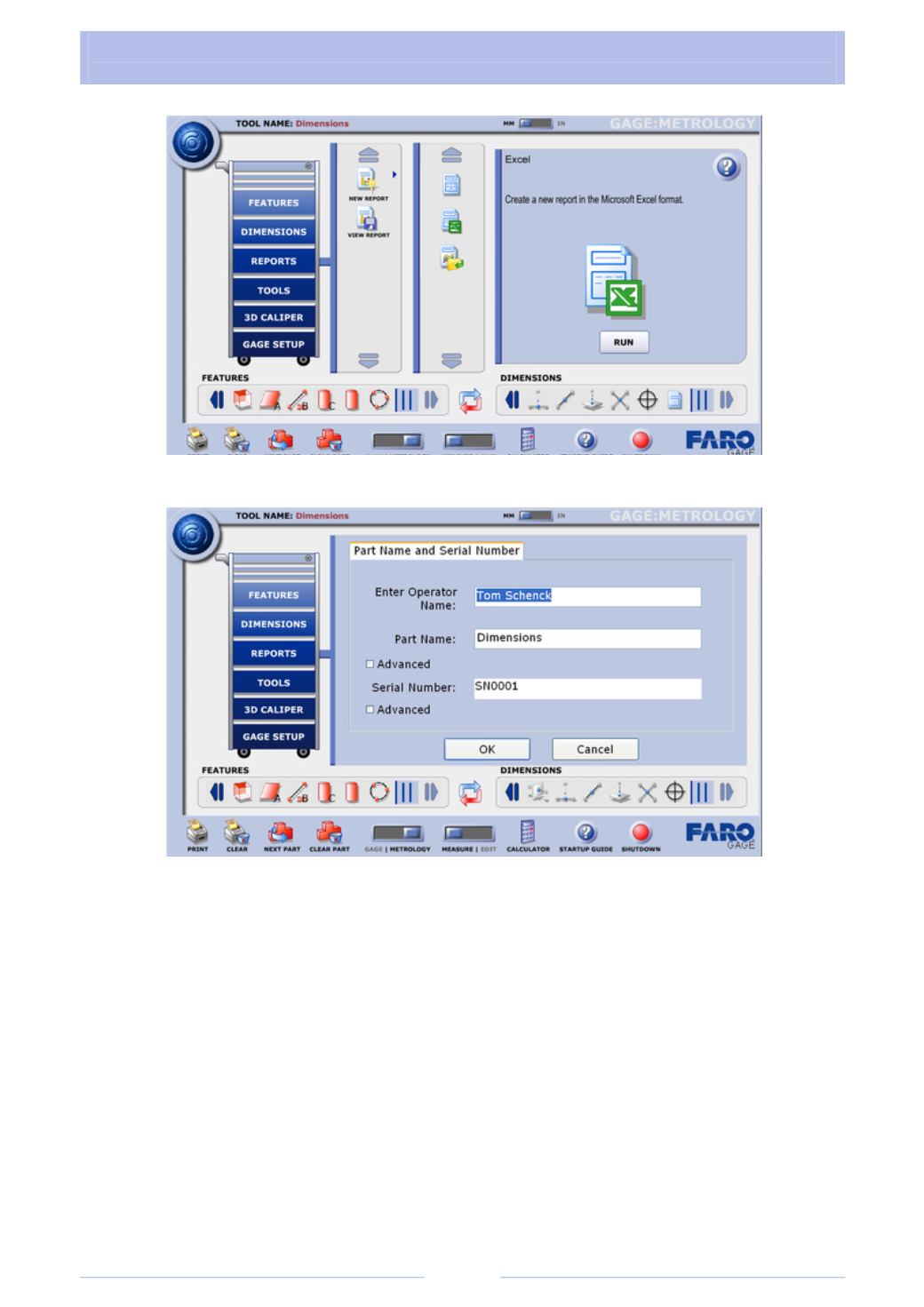

Рис. 3.57
Рис. 3.58
3.6.4. Инструменты (секция «Tools»)
Секция «Tools» содержит команды для оперативного измерения расстоя-
ния, угла и других геометрических параметров детали или группы деталей. Эта
секция также содержит инструменты для измерения детали с учетом допусков
форм и расположений. Команды Инструментов организованы в группы «Уг-
лы», «Расстояния», «Геометрия», «GD&T» в пределах секции инструментов
(рис. 3.59).
Замечание.
Можно использовать инструменты в режиме Metrology. Од-
нако при этом нельзя применять больше, чем один инструмент для создания
файла детали и это действие должно быть реализовано в начале файла. В режи-
ме GAGE можно использовать неограниченное количество инструментов.
