3.7.3. Измерение диаметра цилиндра и отверстия
Цель измерения:
измерить диаметр отверстия или цилиндра и определить
отклонение от правильной формы.
1. Для измерения диаметра выбираем «Tools
→
Geometry
→
Сylinder di-
ameter» и нажимаем «Run» (рис. 3.75).
2. Оцифруем минимум шесть точек отверстия
1
(рис. 3.76 и рис. 3.77).
3. Отведем наконечник и нажмем красную кнопку на КИМ для заверше-
ния операции.

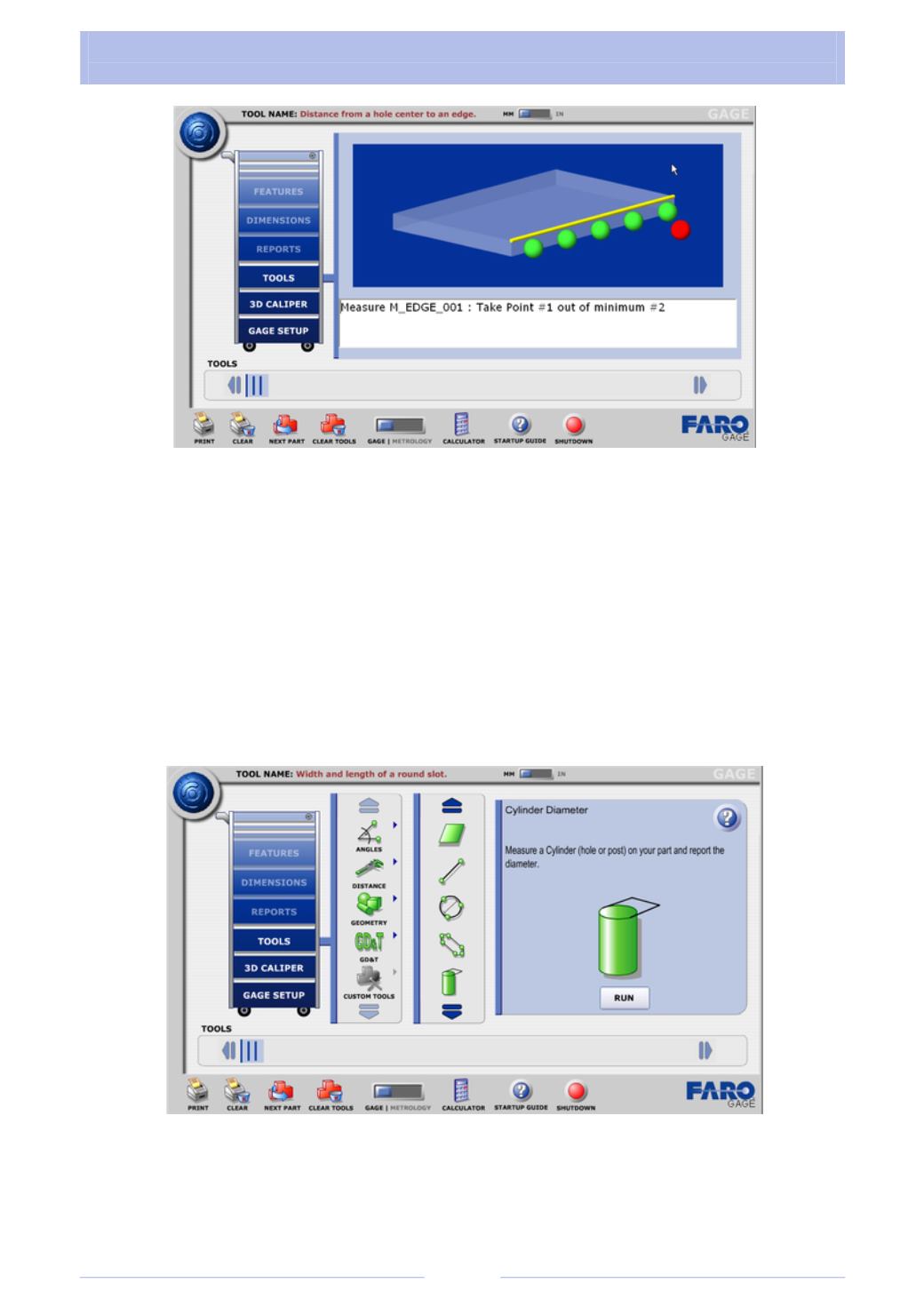

Рис. 3.75
