АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
108

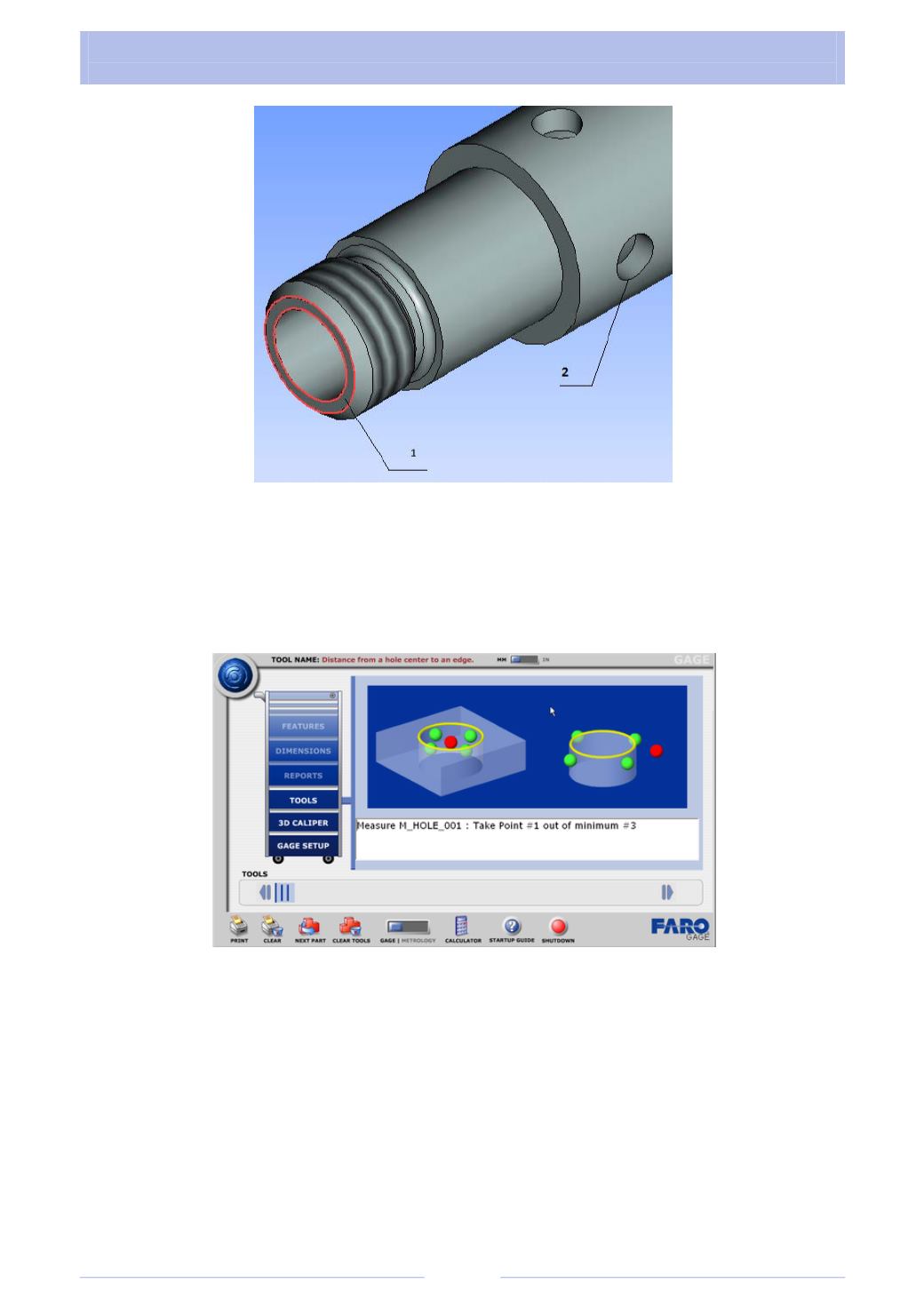

Рис. 3.72
3. Оцифровываем отверстие
2
(рис. 3.72 и рис. 3.73):
•
коснемся отверстия и нажмем зеленую кнопку на КИМ и повторим это
минимум два раза;
•
отведем наконечник от детали и нажмем красную кнопку на КИМ.
Рис. 3.73
3. Так как функции определения расстояния от плоскости до центра от-
верстия нет, но есть функция определения расстояния от отрезка до центра от-
верстия, то необходимо оцифровать еще две точки на торце
1
(рис. 3.72), чтобы
создать мнимый отрезок, от которого будет измеряться расстояние (рис. 3.74).
