АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
92

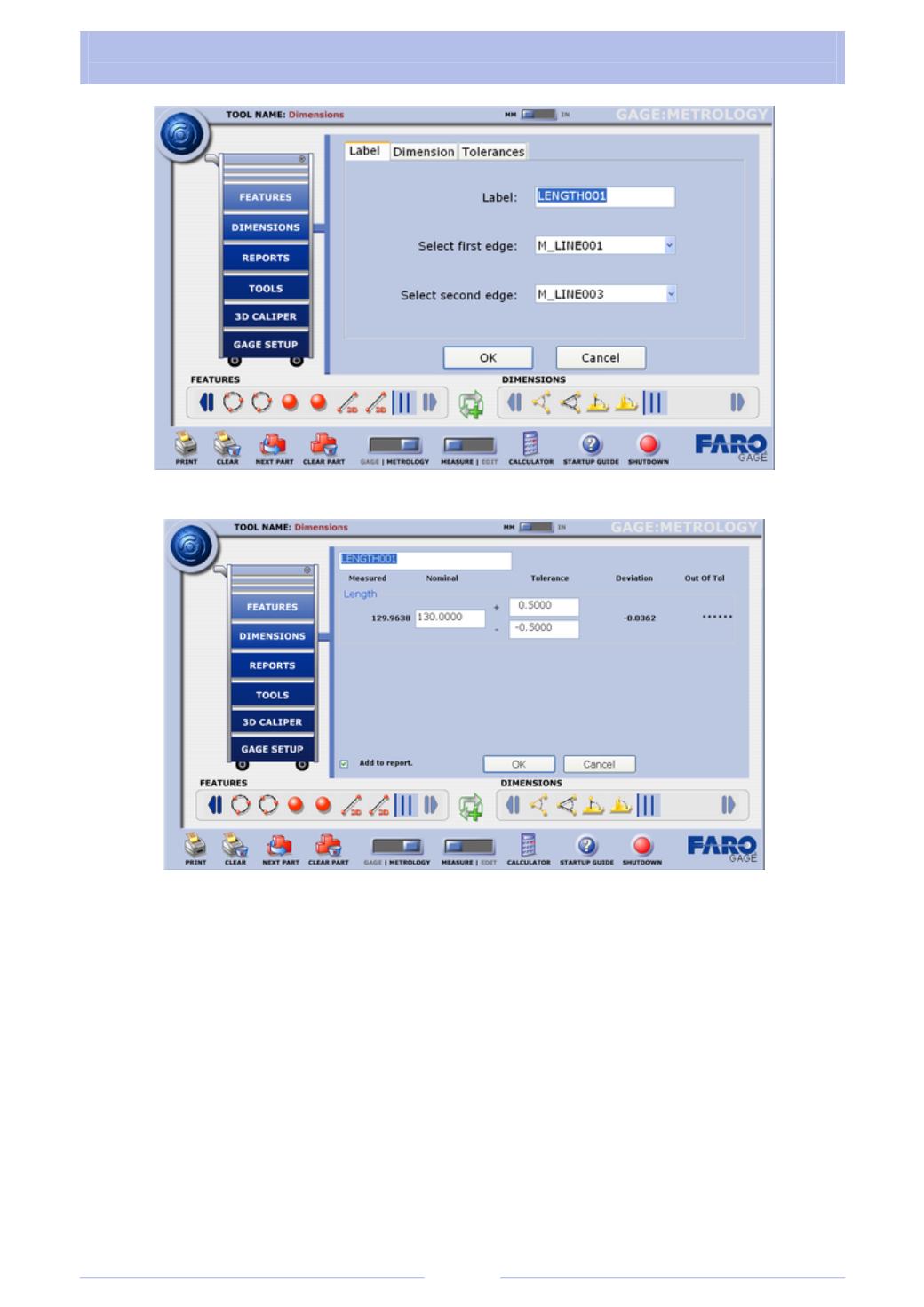

Рис. 3.40
Рис. 3.41
Измерение погрешностей формы и расположения
Группа команд «GD&T» формируют величины геометрических отклоне-
ний по измерениям, выполненным ранее. Каждая команда использует сущест-
вующие поверхности и элементы, оцифрованные ранее и сохраненные в файле
детали (рис. 3.42).
