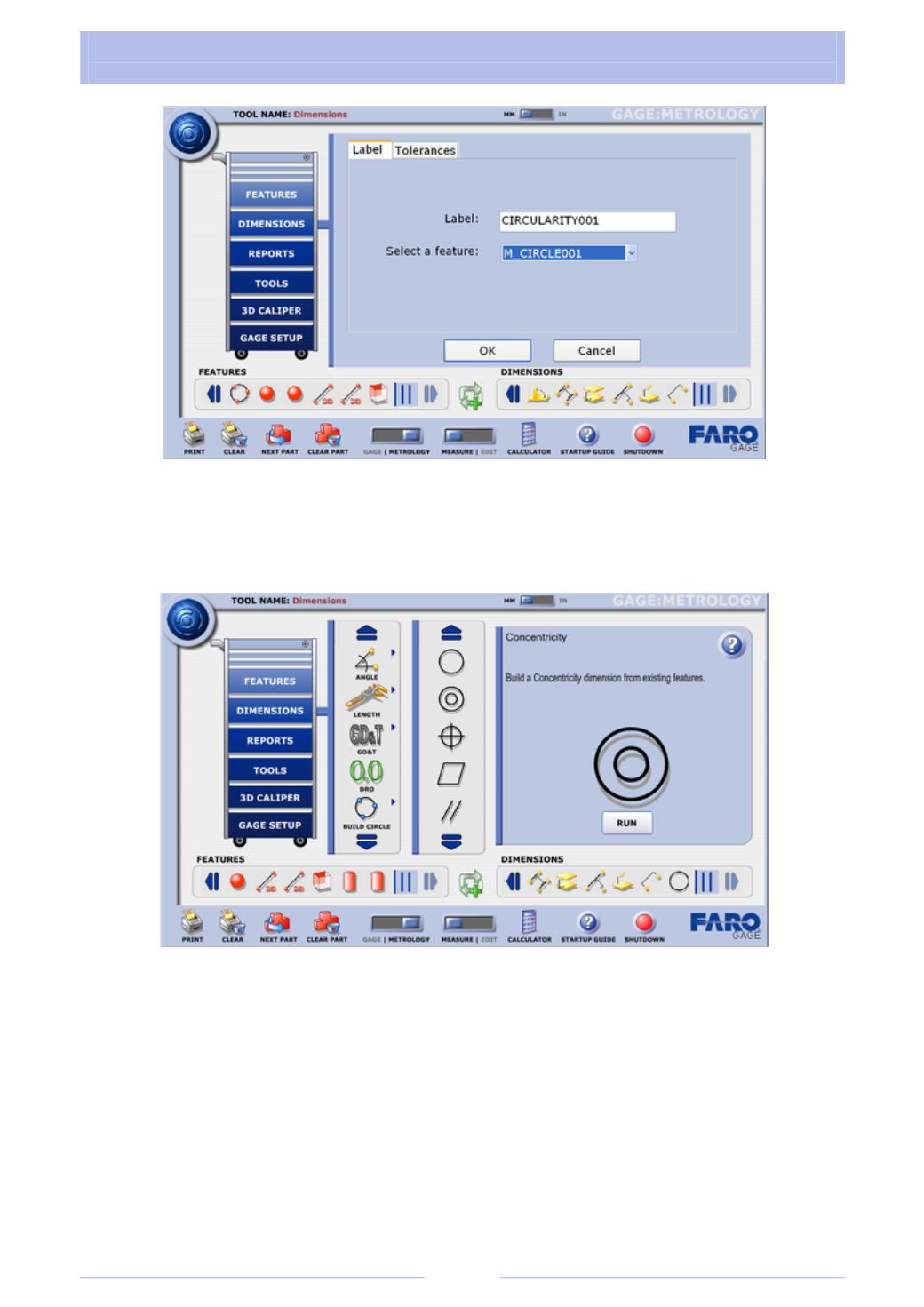

Рис. 3.44
2.
«Concentricity» – измеряет концентричность двух отверстий измерен-
ных ранее (рис. 3.45).
Рис. 3.45
Нужно выбрать базовое отверстие, контролируемое отверстие и нажать
«ОК».
3.
«Flatness» – измеряет плоскостность плоских поверхностей детали
(рис. 3.47).
Для этого нужно выбрать оцифрованную ранее плоскую поверхность и
нажать ОК (рис. 3.48).
