4. Просмотр результатов. Введите имя измерения, номинальное расстоя-
ние между измеряемыми отверстиями.
Также в этой секции есть команды для измерения расстояний между:
•
отверстием и гранью;
•
двумя плоскостями;
•
двумя гранями;
•
двумя цилиндрами;
•
точкой и гранью;
•
точкой и плоскостью.
Оцифровка в каждом случае проводится аналогично описанной выше.
3.7. Пример измерения детали
Ниже приводится пример, показывающий технологию проведения изме-
рения для одной из деталей. Рассмотрим измерение детали, приведенной на
рис. 3.65.

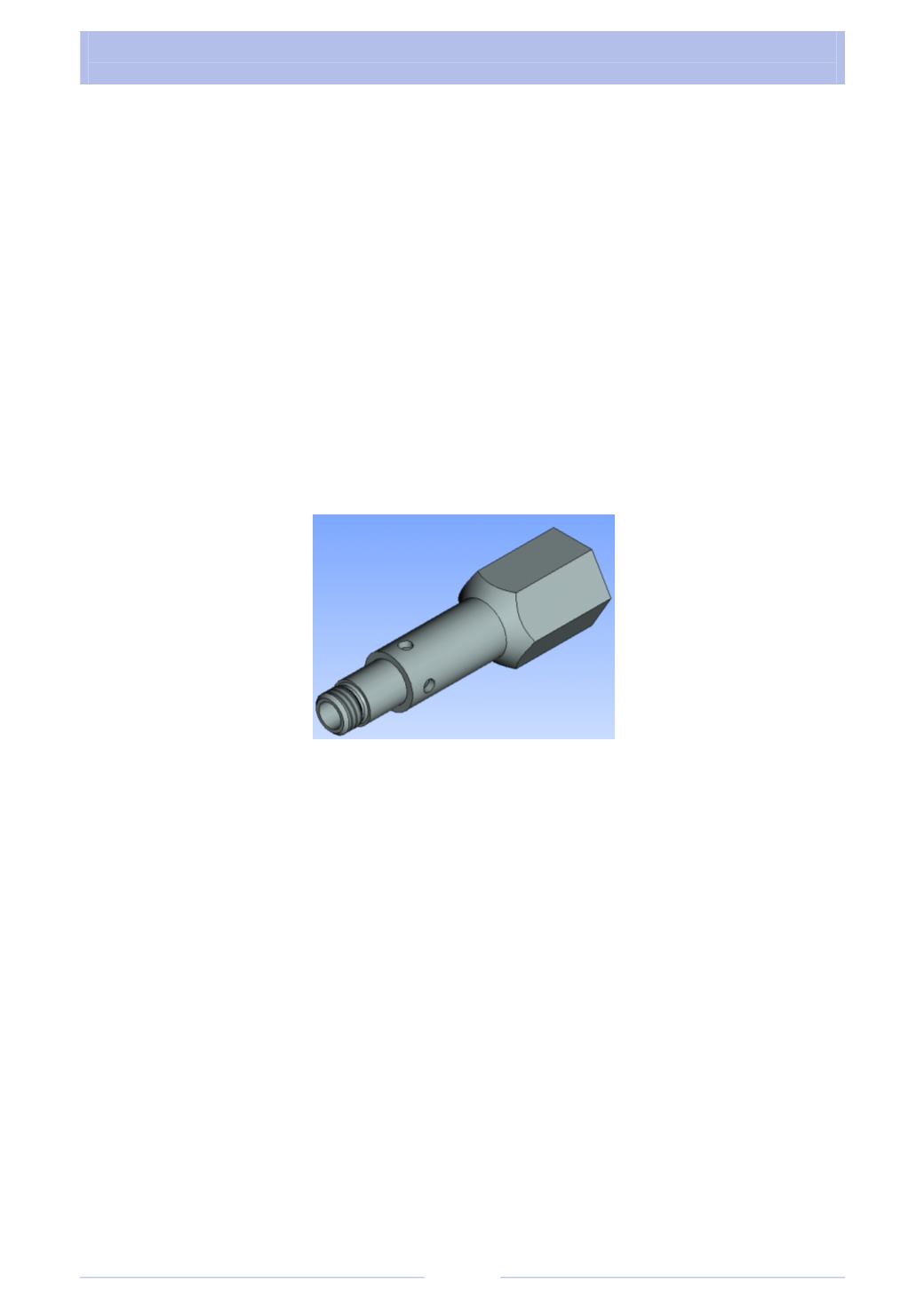

Рис. 3.65
Шаг 1.
Закрепление детали. Для этого зажимаем ее в тисках за две плос-
кости шестигранника.
Шаг 2.
Измерение. Измерение детали будем производить в режиме Gage.
Для этого на компьютере нужно переключить кнопку
1
в левое положение, как
показано на рис. 3.66.
