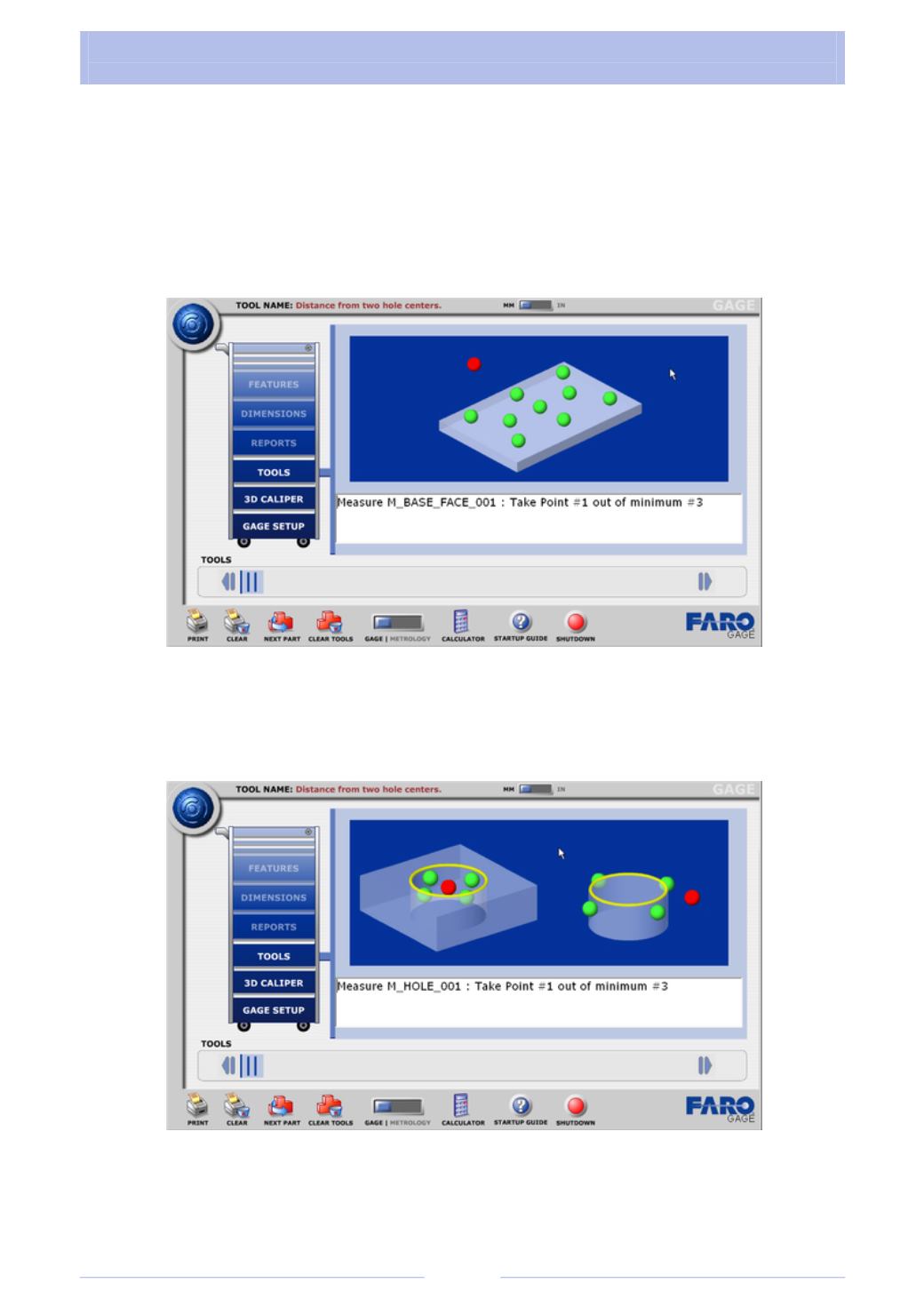

Пример последовательности действий при измерении расстояния между
центрами двух отверстий:
1. Нажмите «Tools
→
Distances
→
Hole to hole center
→
Run».
2. Оцифруйте плоскость, на которой находятся измеряемые отверстия или
плоскость, на которую будут проецироваться оцифрованные далее отверстия
(рис. 3.63).
Рис. 3.63
3. Оцифруйте сначала одно отверстие, затем другое. Для каждого отвер-
стия нужно оцифровать минимум три точки. Далее программа сама рассчитает
расстояние между центрами измеряемых отверстий (рис. 3.64).
Рис. 3.64
