4. Просмотрите результаты измерения угла и введите данные номинала,
допуска и имени измерения.

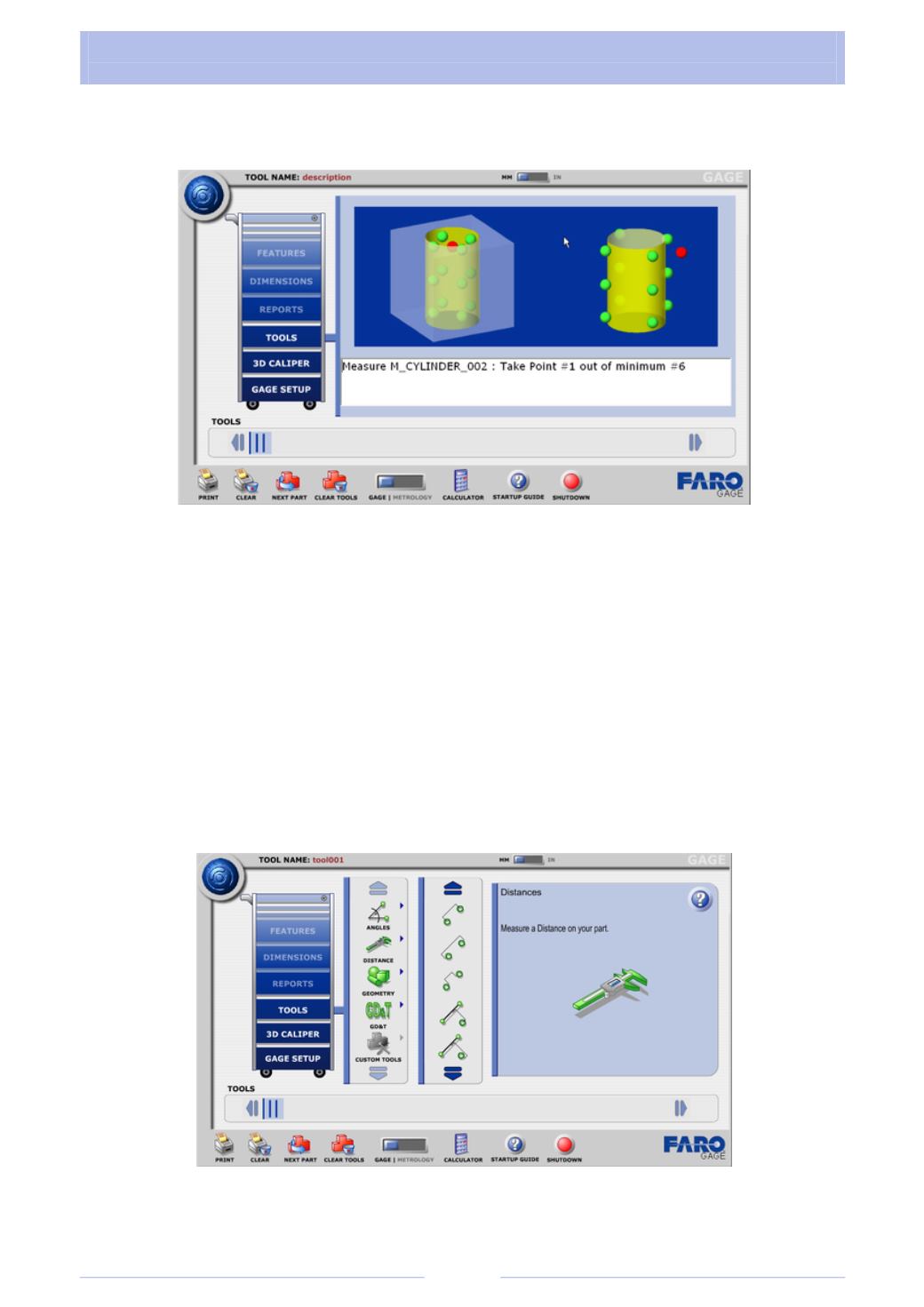

Рис. 3.61
Также в этой секции имеются команды для измерения улов между:
•
цилиндром и плоскостью;
•
двумя гранями;
•
гранью и плоскостью;
•
двумя плоскостями;
•
между центрами трех отверстий.
Оцифровка в каждом случае проводится аналогично описанному выше.
Измерения расстояний
Группа инструментов «Distances» используется для измерения расстояний
между элементами детали и создания отчета в файле (рис. 3.62).
Рис. 3.62
