Для
конвективной
диффузии
0
2
2
2
2
2
2
= ∂ ∂+ ∂ ∂+ ∂ ∂
zC yC xC
,
где
С
- концентрация диффундирующего вещества.
Формальное подобие уравнений, описывающих различные физические
процессы, встречается достаточно часто. Сущность моделирования заключается
в том, что на лабораторном стенде (модели) собирают электрическую,
диффузионную или другую схему, изменение параметров которой описывается
уравнениями, одинаковыми с уравнениями исследуемого процесса. Основные
параметры процесса соответствуют изменениям напряжения, концентрации и
т.д. на электрических, диффузионных и других моделях. Таким образом, задача
сводится к решению заданного исходного уравнения с помощью аналоговой
модели. Метод аналогии используют обычно в тех случаях, когда
математическое решение вопроса затруднительно.

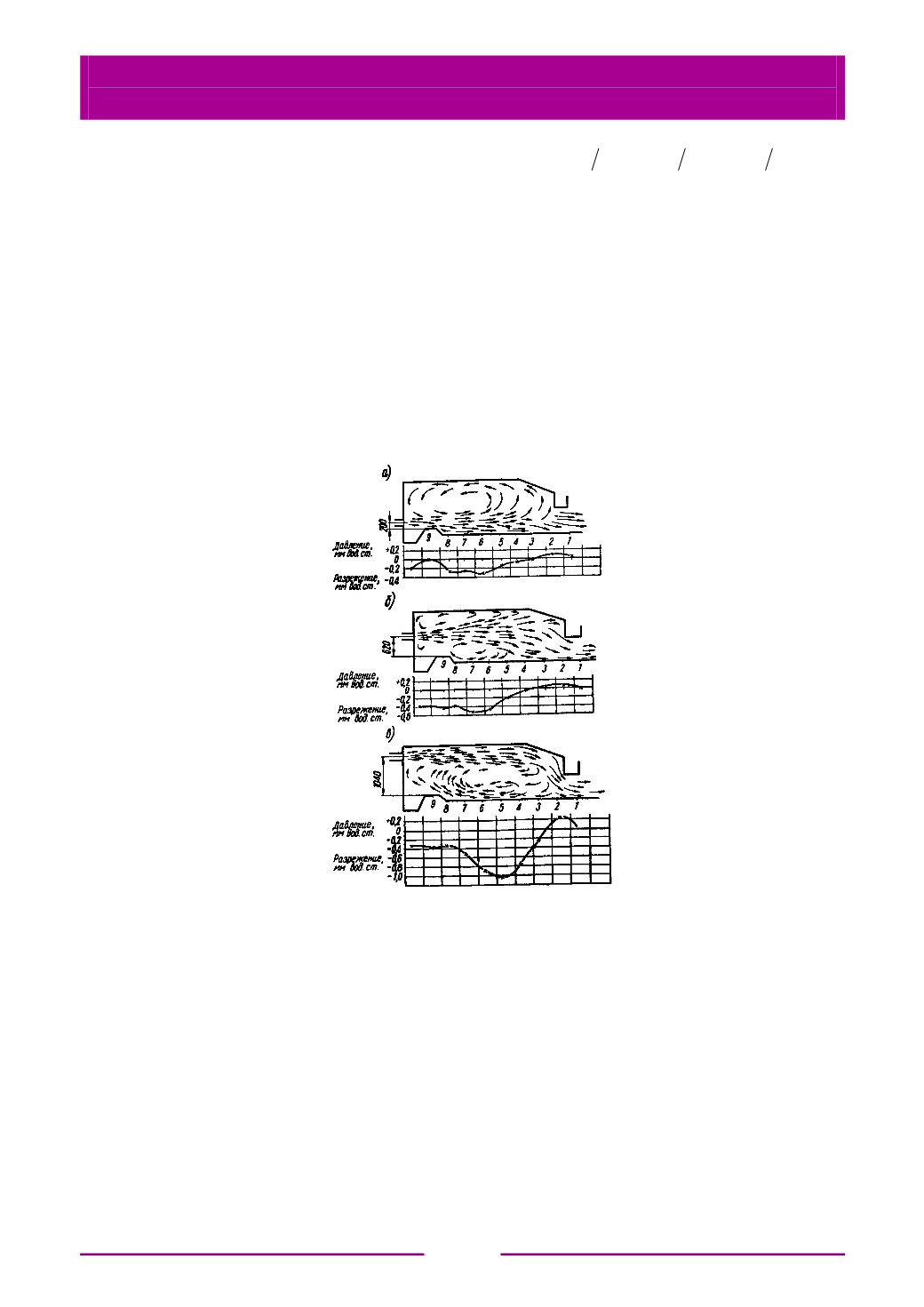

Рис. 4.5. Схема движения газов и распределения давления
в методической печи, полученные на модели:
а
– низкое расположение форсунок или горелок;
б –
расположение посередине высоты камеры;
в –
высокое расположение форсунок или горелок
