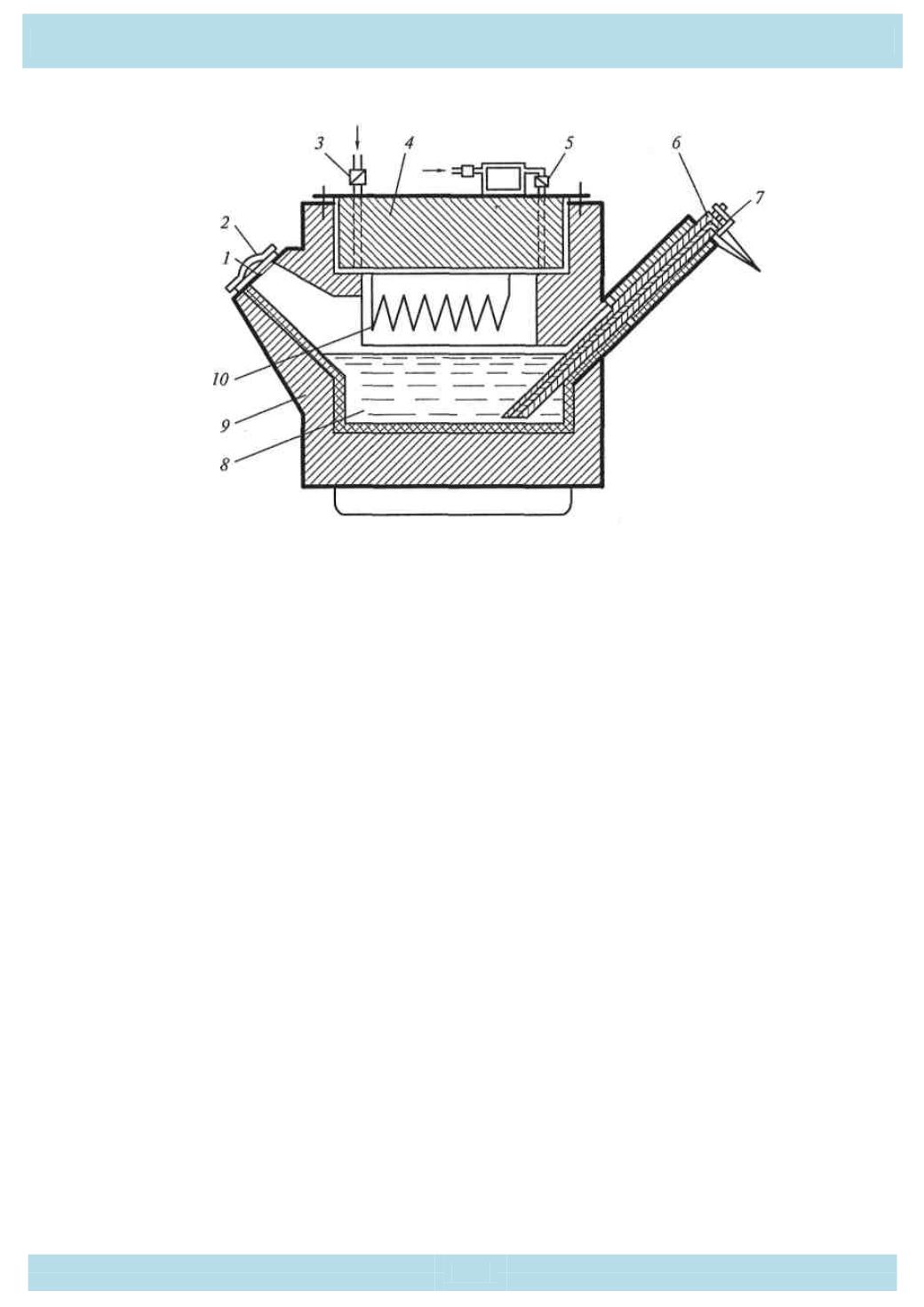

Рис. 3.20. Пневматический дозатор для алюминиевых сплавов:
1
— окно;
2 —
крышка;
3 —
клапан;
4
— крышка печи; 5 — клапан
(стрелка - направление подачи воздуха);
6
— сливной насадок;
7 — электроконтакт;
8
— расплав;
9
— электропечь сопротивления;
10
— спираль
Электрическая печь сопротивления
9,
обогреваемая спиралями
10,
гермети-
чески закрывается крышкой
4.
Расплав
8
заливается в предварительно разогретый
дозатор через окно
1,
также герметически закрывающееся крышкой
2.
Для выдачи
дозы расплавг через клапан
3
внутрь дозатора подается сжатый воздух под таким
давлением, что расплав, поднимаясь по обогреваемому металло-проводу до уровня
сливного насадка
6,
замыкает электроконтакт
7
. При этом подается сигнал на от-
крытие клапана
5,
через который в дозатор дополнительно впускается воздух при
определенном давлении. Под действием давления воздуха в течение определенного
времени доза расплава вытекает через калиброванное отверстие насадка
6
в кокиль.
Точность выдачи дозы составляет 5 % при массе дозы 0,2...5 кг. Для нанесения сма-
зочного материала на рабочие поверхности пресс-формы, пресс-поршня и каме-
ры прессования литейные машины оснащают системами автоматического
смазывания (рис. 3.21).
