ТЕХНОЛОГИЯ СПЕЦИАЛЬНЫХ ВИДОВ ЛИТЬЯ
68

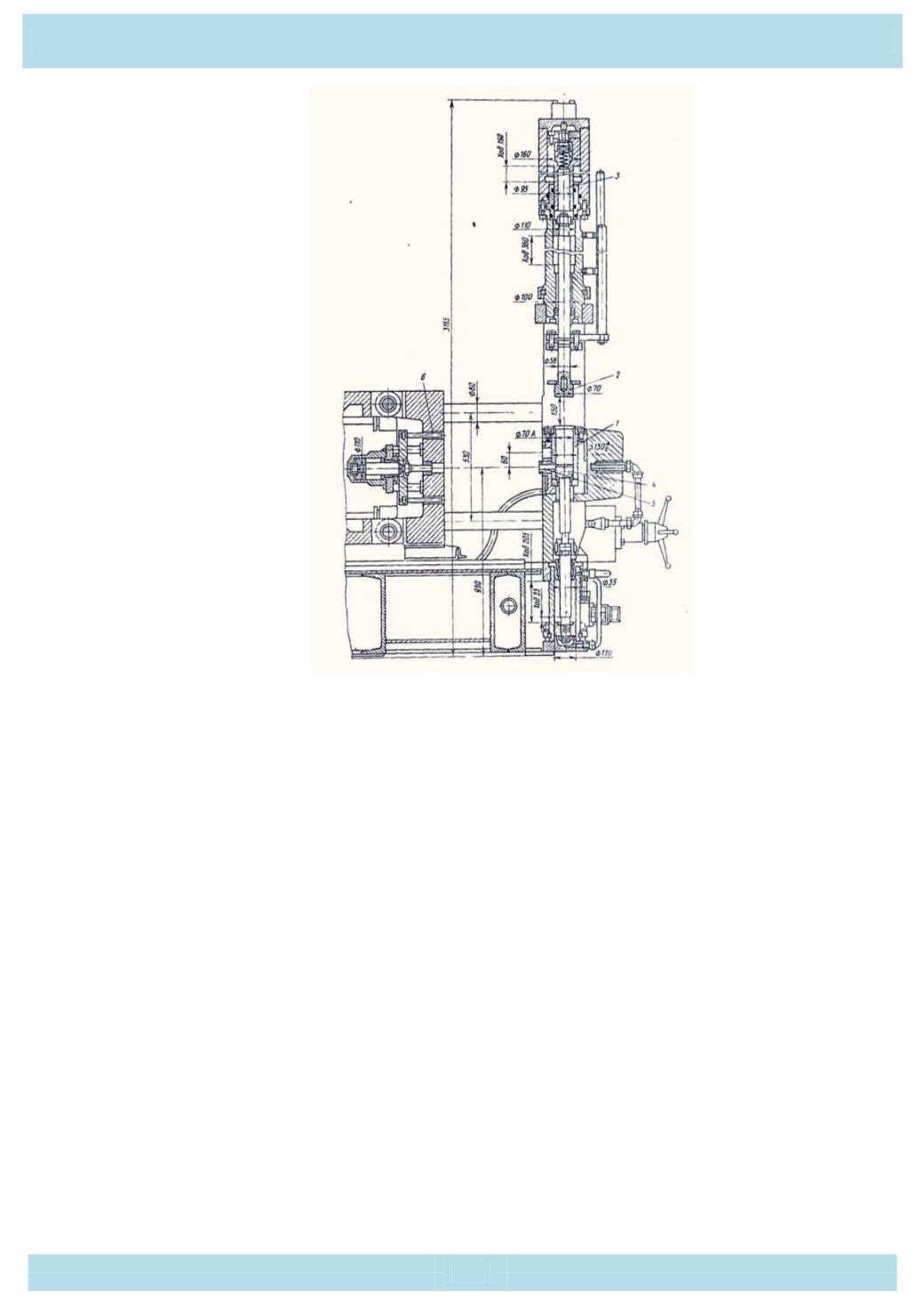

Рис. 3.7. Машина для литья под давлением
с вертикальной камерой прессования
:
1 - камера прессования; 2 – прессовый плунжер;
3 - прессовый механизм; 4 – нижний поршень (пятка);
5 – литниковая втулка (мундштук); 6 - толкатели.
Такие машины используются для получения отливок, требующих цен-
трального подвода металла, которые трудно получать на машинах с горизонталь-
ной камерой. Камера прессования вертикального типа соединяется с полостью
пресс-формы литниковым ходом, выполненным в боковой стенке камеры. В ис-
ходном положении этот литниковый ход перекрыт специальным подпружинен-
ным поршнем (пяткой), который удерживает заливаемый в камеру расплав, ис-
ключая свободное затекание его в пресс-форму. Во время запрессовки этот пор-
шень, преодолевая сопротивление пружины, опускается вниз, открывая доступ
жидкому металлу в пресс-форму. После затвердевания отливки производится вы-
талкивание пресс-остатка из камеры прессования с одновременной отрезкой его
от литника с последующим раскрытием пресс-формы и извлечением отливки.
Машина работает следующим образом. После закрытия формы порция расплава
заливается в прессовый стакан
1
, и металл прессуется прессовым плунжером
(пуансоном)
2,
опускающимся под действием прессового механизма
3
в
прессовый стакан. При этом под давлением металла нижний поршень (пятка)
4
