            ТЕХНОЛОГИЯ СПЕЦИАЛЬНЫХ ВИДОВ ЛИТЬЯ




            77




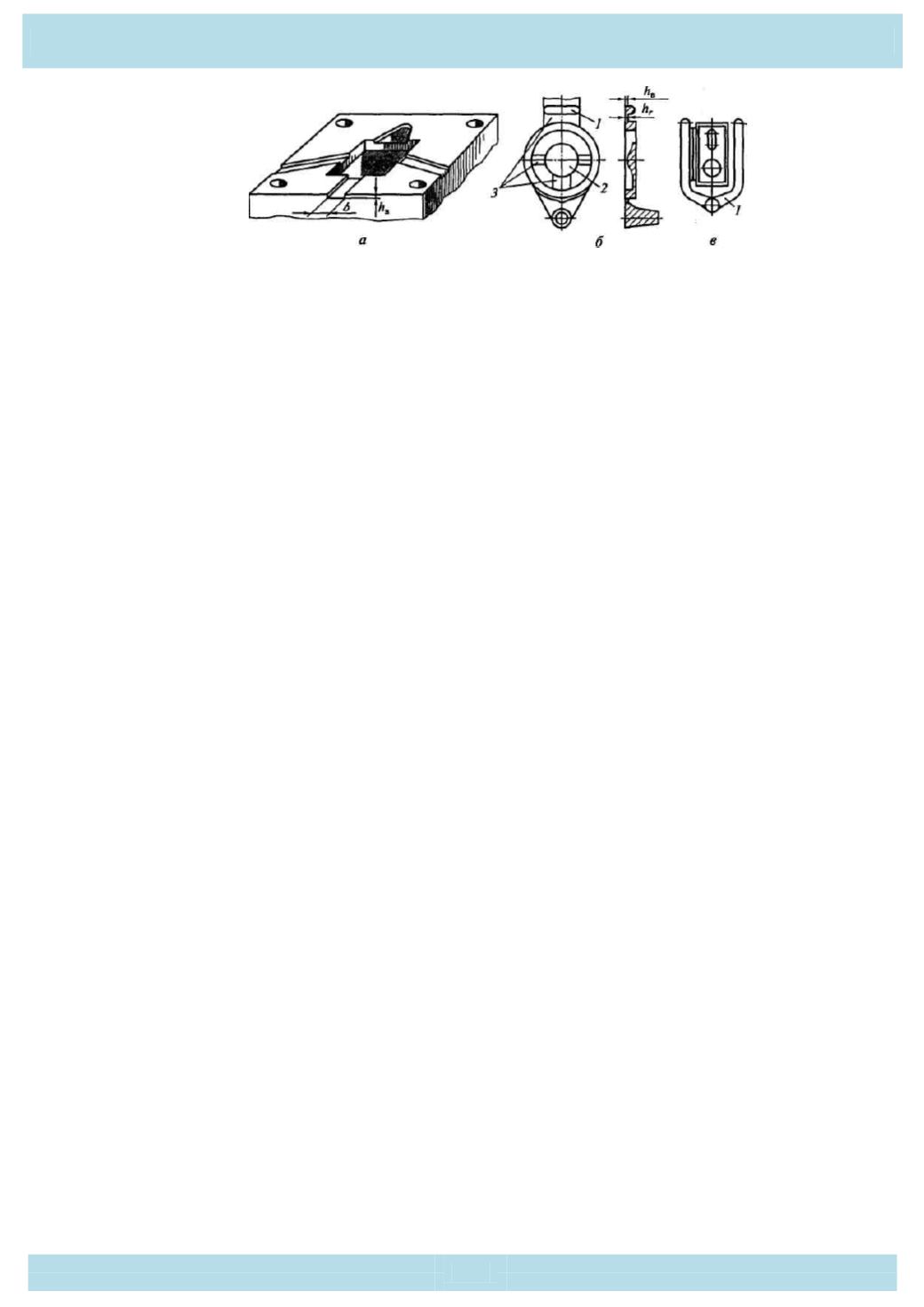

            Рис.3.12. Конструкции вентиляционных каналов




            в пресс-форме





              (а)





            и промывников на отливках





              (б, в)





            :




            1, 2



          —промывники;



            3



          —соединительные каналы;



            b, h,—



          ширина и глубина вентиляционного канала;



            h




            r



          — глубина соединительного канала


          Вентиляционные каналы чаще выполняют в плоскости разъема формы в ви-


          де проточек прямоугольного поперечного сечения (рис. 3.12,



            а).



          Глубину вентиля-


          ционных каналов



            h



          В


          принимают в следующих пределах в зависимости от типа


          заливаемого сплава


          (


          меньшие значения принимаются для сплавов с большей


          жидкотекучестью):


          Сплавы:



            h



          В


          , мм


          свинцовые ................................ 0,05...0,10


          цинковые .................................. 0,08...0,12


          алюминиевые........................... 0,10... 0,12


          магниевые ................................ 0,10...0,15


          медные...................................... 0,15...0,20


          стали и чугуны......................... 0,20...0,30


          Ширина



            b



          вентиляционного канала должна быть не более 30 мм, что облегчает


          удаление облоя при обдувке пресс-формы. Для лучшего удаления газов и воздуха


          вентиляционные каналы выполняют на боковых поверхностях вставок, на подвиж-


          ных и неподвижных стержнях и выталкивателях. Глубина этих каналов не должна


          превышать (0,5...0,6)



            h



          В


          , так как они могут быть закупорены, а удаление облоя из


          них задача сложная, требующая полной или частичной разборки пресс-формы.


          Для удаления первых порций расплава, загрязненного продуктами разложе-


          ния смазочного материала, воздухом, газом, оксидами, в пресс-форме делают


          промывники — технологические приливы (



            1



          ,



            2



          на рис. 5.12,



            б).



          Промывники со-


          единяют с полостью формы каналами



            3



          глубиной



            h




            r




            .



          Промывник



            7



          может соеди-


          няться атмосферой вентиляционным каналом, но может быть и глухим 2. Обычно


          промывники располагают вблизи утолщенных мест отливки и там, где предполагает-


          ся встреча потоков. Необходимая глубина соединительных каналов может быть


          определена из условия



            h




            r



          =(0,8...0,9)



            l



          0 min



            ,



          где



            l



          0 min


          — минимальная толщина стенки отливки, размер ее микрорельефа или


          толщина питателя.


          Промывники часто используют для регулирования теплового режима


          пресс-формы, особенно при литье тонкостенных деталей (рис. 5.12,



            в).



          Расплав, по-


          падая в глухой промывник



            1



          , нагревает npecc-форму и способствует улучшению ее
