ТЕХНОЛОГИЧЕСКИЕ ОПЕРАЦИИ И ОБОРУДОВАНИЕ
ДЛЯ СПЕЦИАЛЬНЫХ ВИДОВ ЛИТЬЯ
76

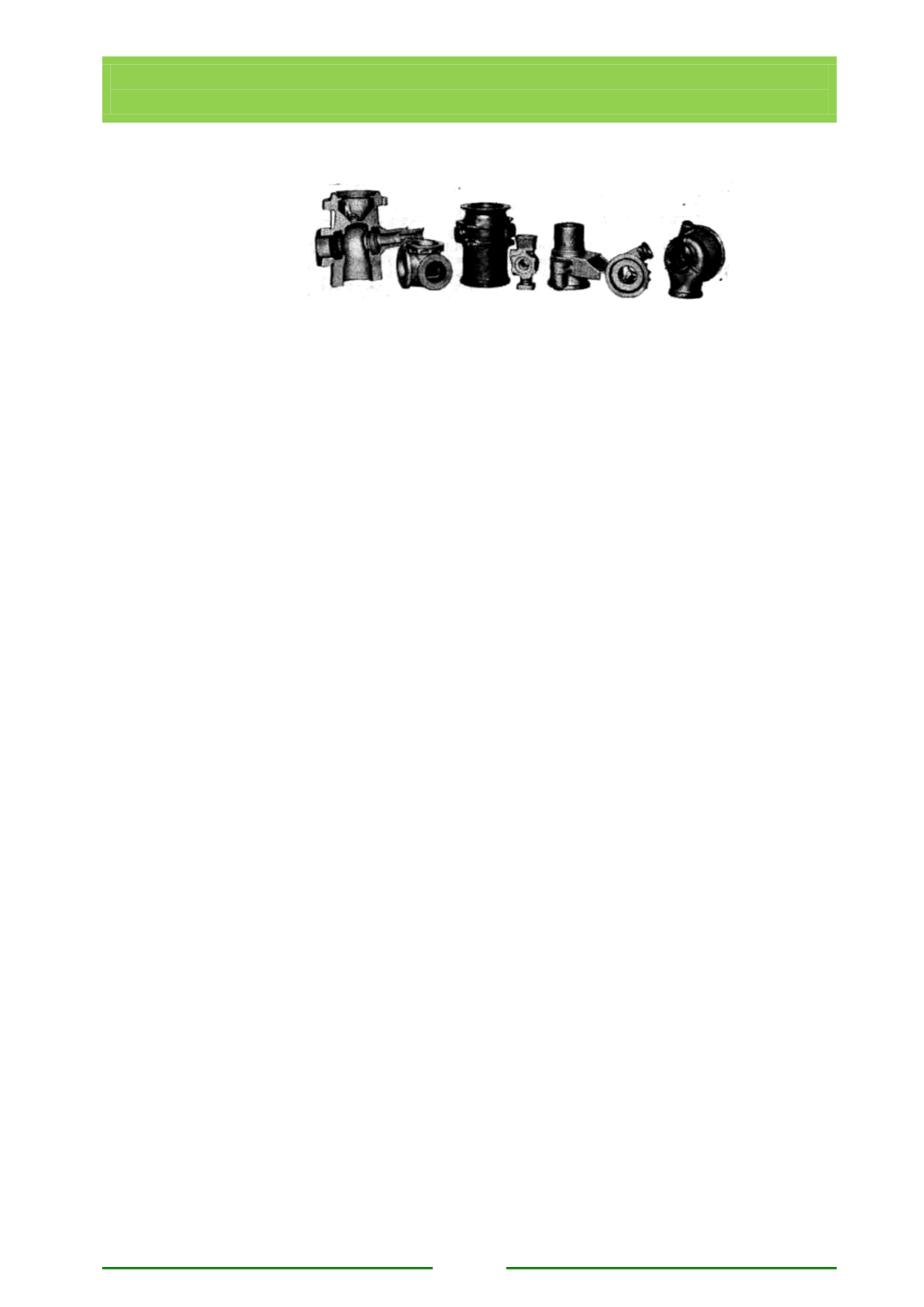

Рис. 14. 3. Корпусные детали из сплава ВТ5Л.
Литье по выплавляемым моделям в графитовые формы.
К недостаткам титановых сплавов можно отнести их затрудненную
обрабатываемость резанием и высокую стоимость, которая значительно
выше стоимости алюминиевых, магниевых и медных сплавов.
Особенности технологического процесса.
Возможность изготов-
ления сложных, с высокими эксплутационными свойствами отливок из
титановых сплавов обеспечивается их высокими литейными свойствами.
Так, жидкотекучесть у них выше, чем у многих сталей. Из-за меньшей
теплопроводности они имеют невысокую склонность к образованию
горячих трещин, так как характеризуются небольшим интервалом
кристаллизации.
Вместе с тем титановые сплавы обладают высокой химической
активностью в расплавленном состоянии. Этим обусловлены необходимость
вакуумной плавки и заливки форм и высокие требования к химической
стойкости форм. При получении отливок со сложным микрорельефом
поверхности для преодоления сил поверхностного натяжения используют
центробежную заливку форм.
Применяют
формы
из
графита,
кокили,
формы
из
высокоогнеупорных материалов, а также формы, полученные по технологии
литья по выплавляемым моделям с использованием графита.
Стойкость форм характеризуется следующими данными: блочные
графитовые 2—15 заливок, сборные графитовые 40—50, кокили до 100
заливок. Заливку их проводят, как правило, в специальных вакуумных
установках с тем, чтобы плавка металла и заливка сложных форм были
выполнены в поле центробежных сил.
При изготовлении форм для отливок из титана по технологии литья
по выплавляемым моделям в качестве огнеупорной основы форм
применяют тугоплавкие и обладающие высокой термохимической
стойкостью оксиды Zr0
2
, А1
2
0
3
. Связующим служит этил-силикат ЭТС-40
или оксинитрат алюминия Al
3
(OH)
8
N0
3
. Однако применение этих
материалов не исключает образования на поверхности отливок очень
твердого слоя, содержащего
α
-фазу титана, затрудняющую обработку
