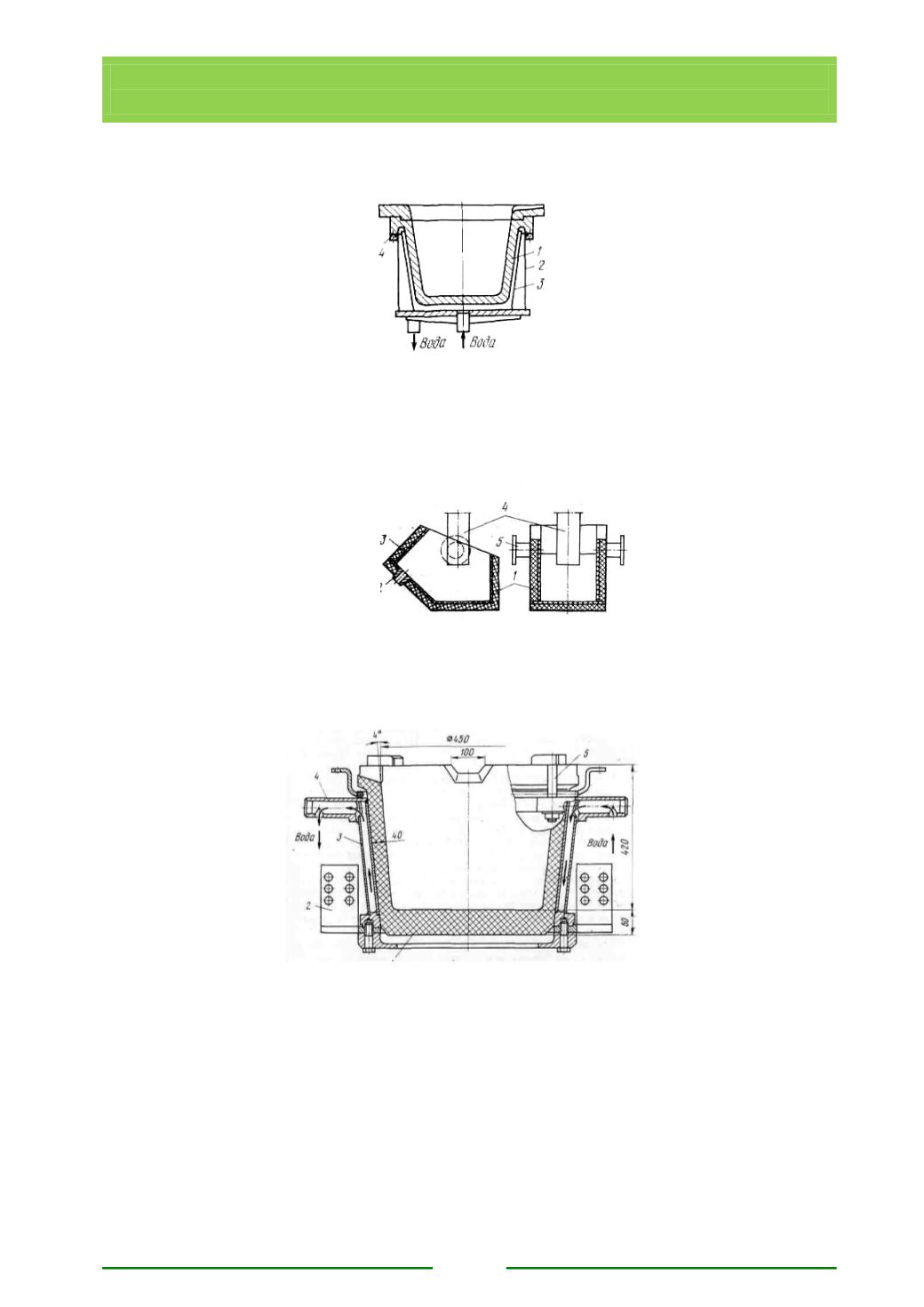

Конструкции тиглей
гарнисажных печей представлены на
рис.14.6 – 14.8.
Рис. 14.6. Медный тигель с охлаждением в виде
сплошной водяной рубашки:
1
— рабочая оболочка;
2
— корпус водяной рубашки;
3 —
промежуточная перегородка:
4
— уплотнение.
Рис.14.7. Коробчатый графитовый тигель:
1
— футеровка;
2
— летка;
3
— кожух;
4
— электрод; 5 — ось поворота тигля
Рис. 14.8. Графитовый тигель:
1
−
графитовая рабочая оболочка;
2
−
токоподвод;
3
−
водоохлаждаемый корпус из стали 12Х18Н9Т;
4
−
цапфа корпуса;
5
−
крепление рабочей оболочки к корпусу.
Все конструкции печей можно разделить на две группы: печи с
разливкой металла при горящей дуге (разливка «из-под дуги») и печи с
разливкой металла после выключения дуги(рис.14.9).
