При измерении прямоугольного паза оцифровываются все четыре плос-
кости паза (рис. 3.30, а, б, в, г) по указанной ранее последовательности.

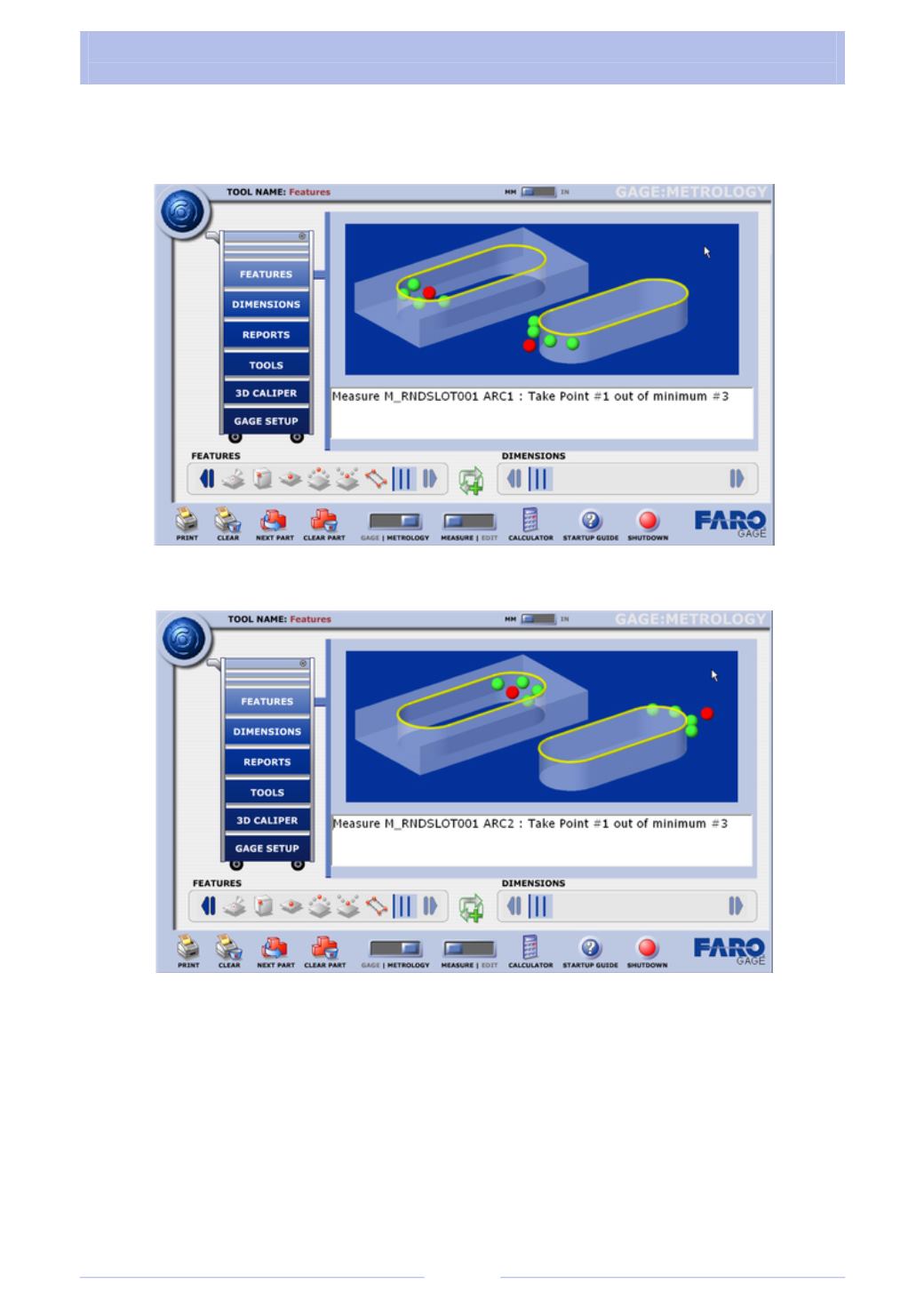

Рис. 3.28
Рис. 3.29
