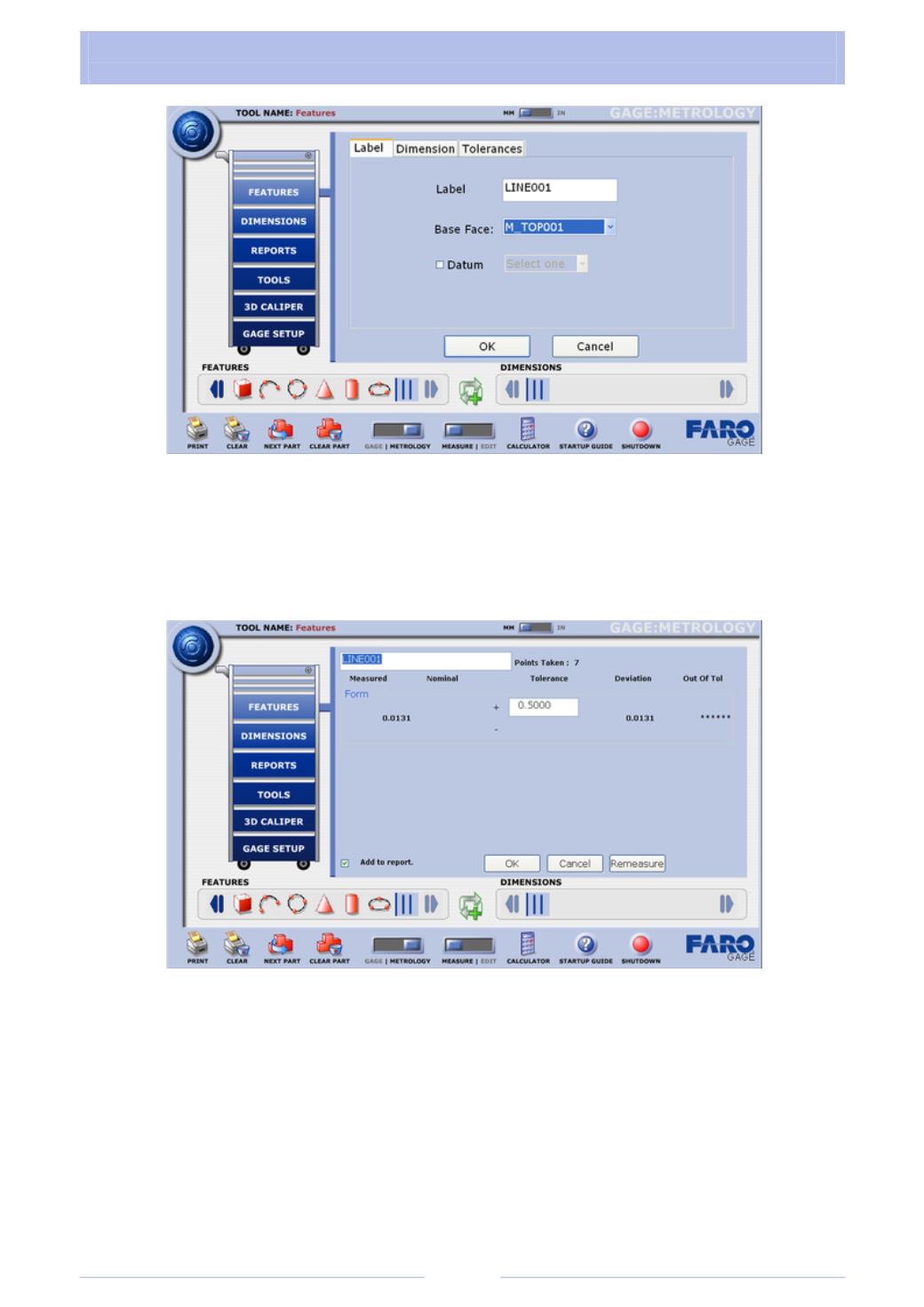

Рис. 3.24
6. Поместите щуп КИМ на деталь и оцифруйте зеленой кнопкой на КИМ.
7. Оцифруйте еще две точки измеряемой поверхности.
8. Отведите щуп от поверхности и нажмите красную кнопку на КИМ.
9. Появится окно результатов измерения (рис. 3.25).
Рис. 3.25
Измерение плоскости
Для измерения плоскости или плоской поверхность используется команда
«Face». Последовательность измерения следующая:
1. Нажмите кнопку «Features», появится список команд (рис. 3.26,
а
).
2. Нажмите команду Face, в правом участке экрана появится сообщение
«Measure face»,
затем нажмите кнопку «Run».
