7. Отведите щуп от поверхности и нажмите красную кнопку на КИМ.

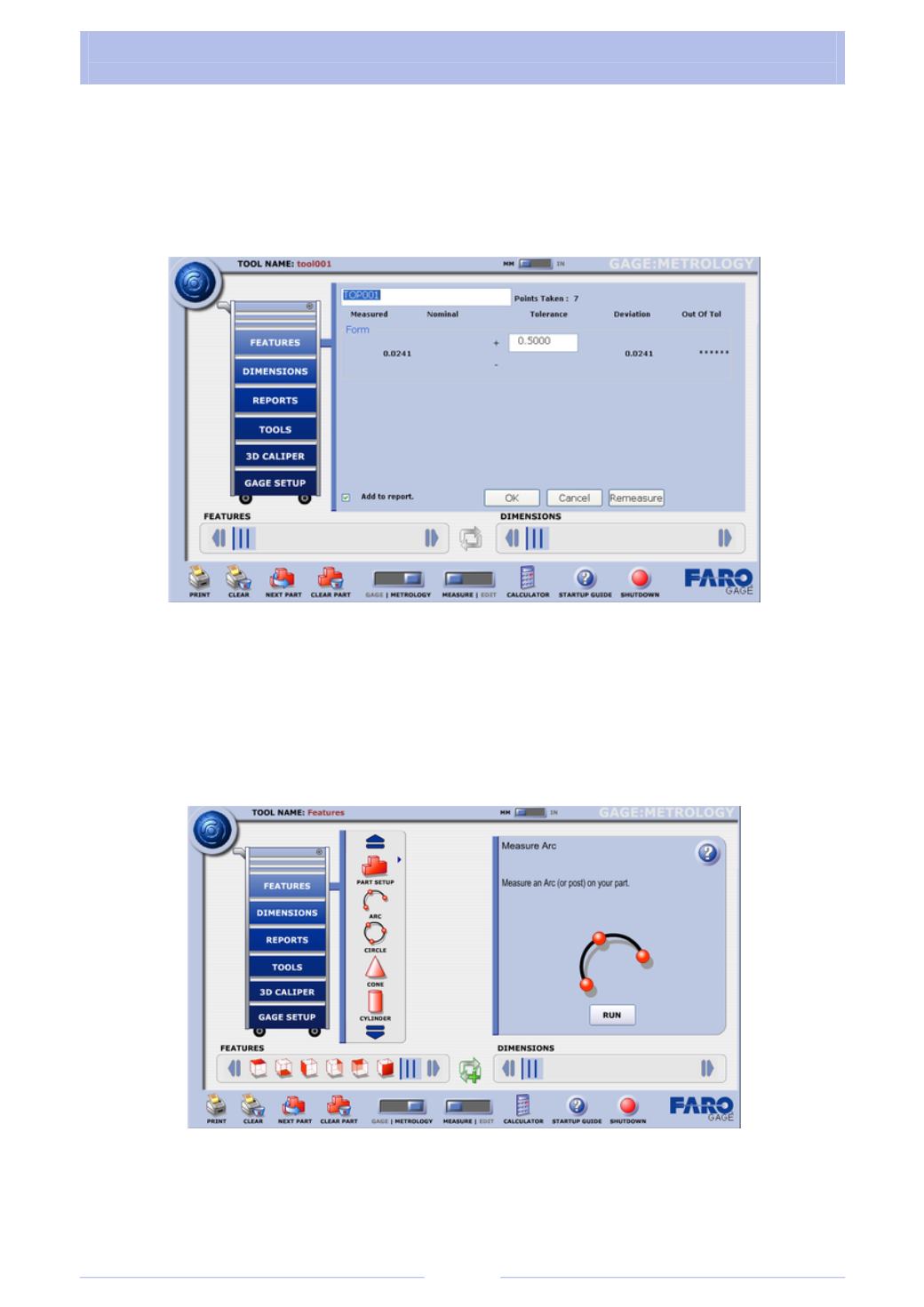

8. Появится окно результата оцифровки поверхности (рис. 3.18).
9. В этом окне надо ввести допуск формы для этой поверхности в графе
«Tolernce». Если измерение будет в пределах допуска, то надо поставить галоч-
ку напротив указателя «Add to report» и нажать «ОК», если измерение выходит
за пределы допуска, то нажать «Remeasure».
Рис. 3.18
Измерение дуги
Для измерения дуг деталей используется команда «Arc». Последователь-
ность действий следующая.
1. Нажмите кнопку «Features».
2. Нажмите «Arc», в правом участке экрана появится сообщение «Measure
Arc»,
затем нажмите кнопку «Run» (рис. 3.19).
Рис. 3.19
