3. Введите имя для измеряемой дуги, или используйте название по умол-
чанию.
4. Выберите базовую поверхность для дуги, на которую будут проециро-
ваться оцифрованные точки перед расчетом. Если эта поверхность была оциф-
рована ранее, поставьте флажок «Datum» (рис. 3.20).
5. Нажмите «ОК», чтобы измерить дугу (рис. 3.20).

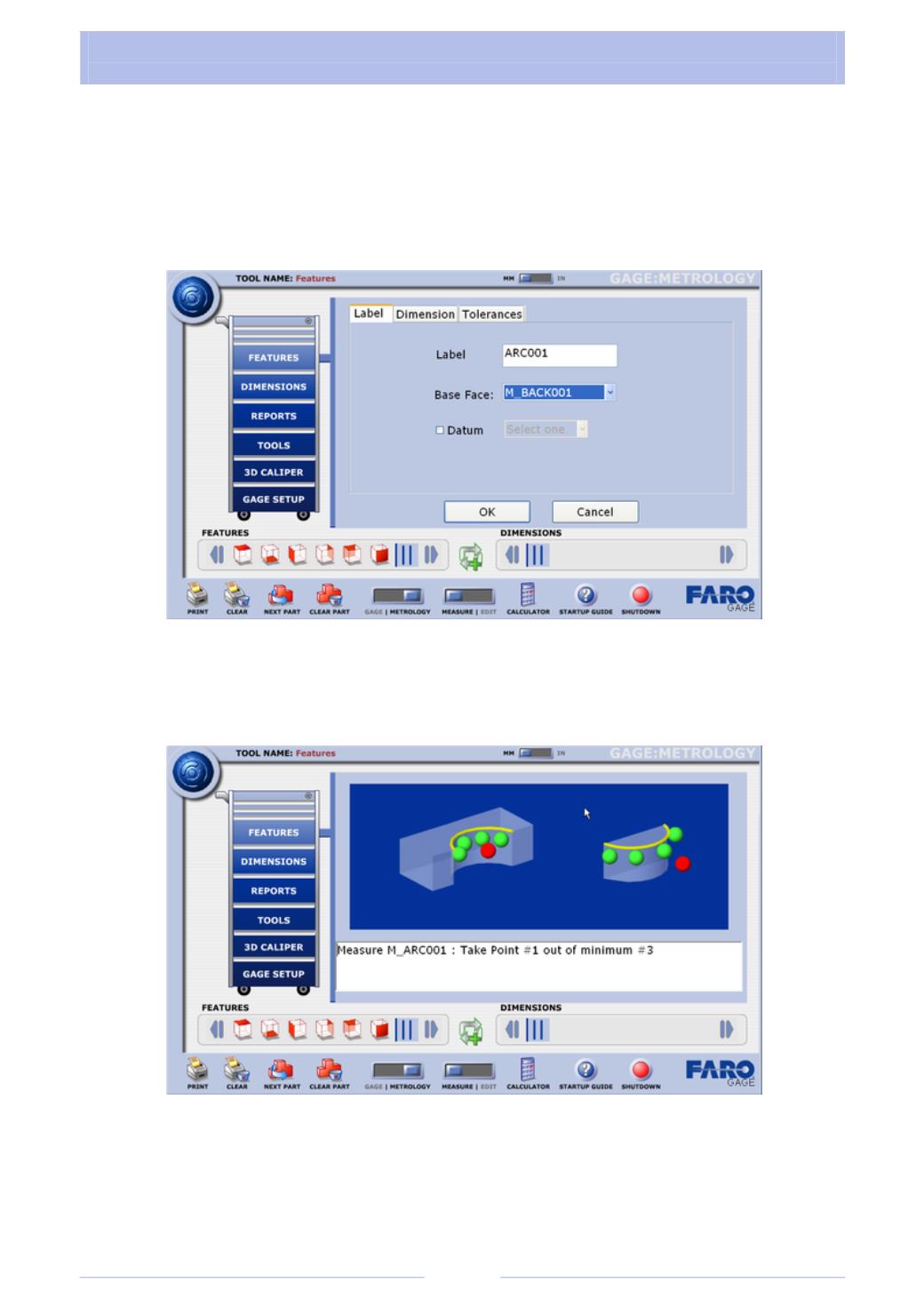

Рис. 3.20
6. Поместите щуп КИМ на деталь и оцифруйте зеленой кнопкой на КИМ.
7. Оцифруйте еще три точки измеряемой поверхности (рис. 3.21).
Рис. 3.21
8. Отведите щуп от поверхности и нажмите красную кнопку на КИМ.
