АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
80

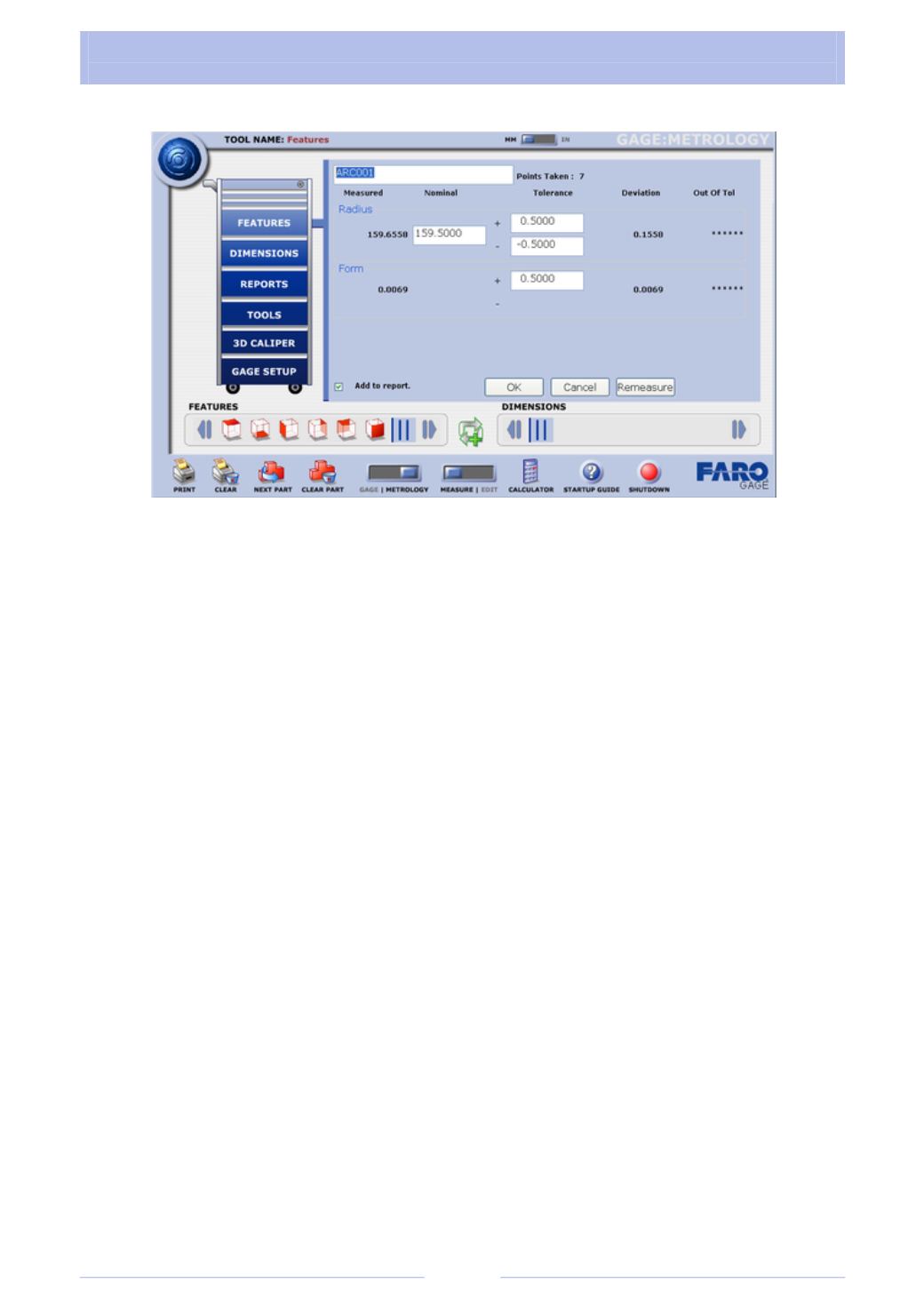

9. Появится окно результатов измерения (рис. 3.22).
Рис. 3.22
10. При этом имеются следующие возможности:
написать любые значения номинала – «Nominal» (рис. 3.22) и допуска
формы – «Ttolerance» (рис. 3.22) для дуги;
добавить это измерение в отчет, для этого поставьте флажок у «Add to
Report» (добавить в отчет);
нажать «ОК», чтобы добавить дугу к файлу детали;
нажать «Cancel», чтобы выйти из команды, не добавляя дугу к файлу
детали;
нажать «Remeasure» (измерить заново), чтобы повторно измерить дугу.
Измерение грани
Для измерения грани в плоскости и пространстве используется команда
«Edge».
Последовательность измерений:
1. Нажмите кнопку «Features», появится список команд (рис. 3.23,
а
).
2. Нажмите команду «Edge», в появившемся правее списке команд
(рис. 3.23,
а
) выберите 2D (рис. 3.23,
б
) или 3D (рис. 3.23,
в
) грань, в правом
участке экрана появится сообщение «Measure 3D(2D) edge»,
затем нажмите
кнопку «Run».
3. Введите имя для измеренной грани или используйте название по умол-
чанию.
4. Выберите базовую поверхность для грани, на которую будут проециро-
ваться оцифрованные точки перед расчетом. Если эта поверхность была оциф-
рована ранее, поставьте флажок «Datum» (рис. 3.24).
5. Нажмите «ОК», чтобы измерить дугу (рис. 3.24).
