3. Введите имя для измеряемой плоскости или используйте название по
умолчанию.
4. Если эта плоскость будет использоваться при дальнейших измерениях,
поставьте флажок «Datum» (рис. 3.26,
б
).
5. Нажмите «ОК», чтобы измерить плоскость (рис. 3.26,
б
).
6. Оцифруйте плоскость аналогично описанному выше.
Измерение паза
Для измерения прямоугольного или круглого паза используется команда
«Slot».
Имеются различия между действиями при измерении круглого и прямо-
угольного пазов.
Для измерения круглого паза:
1.

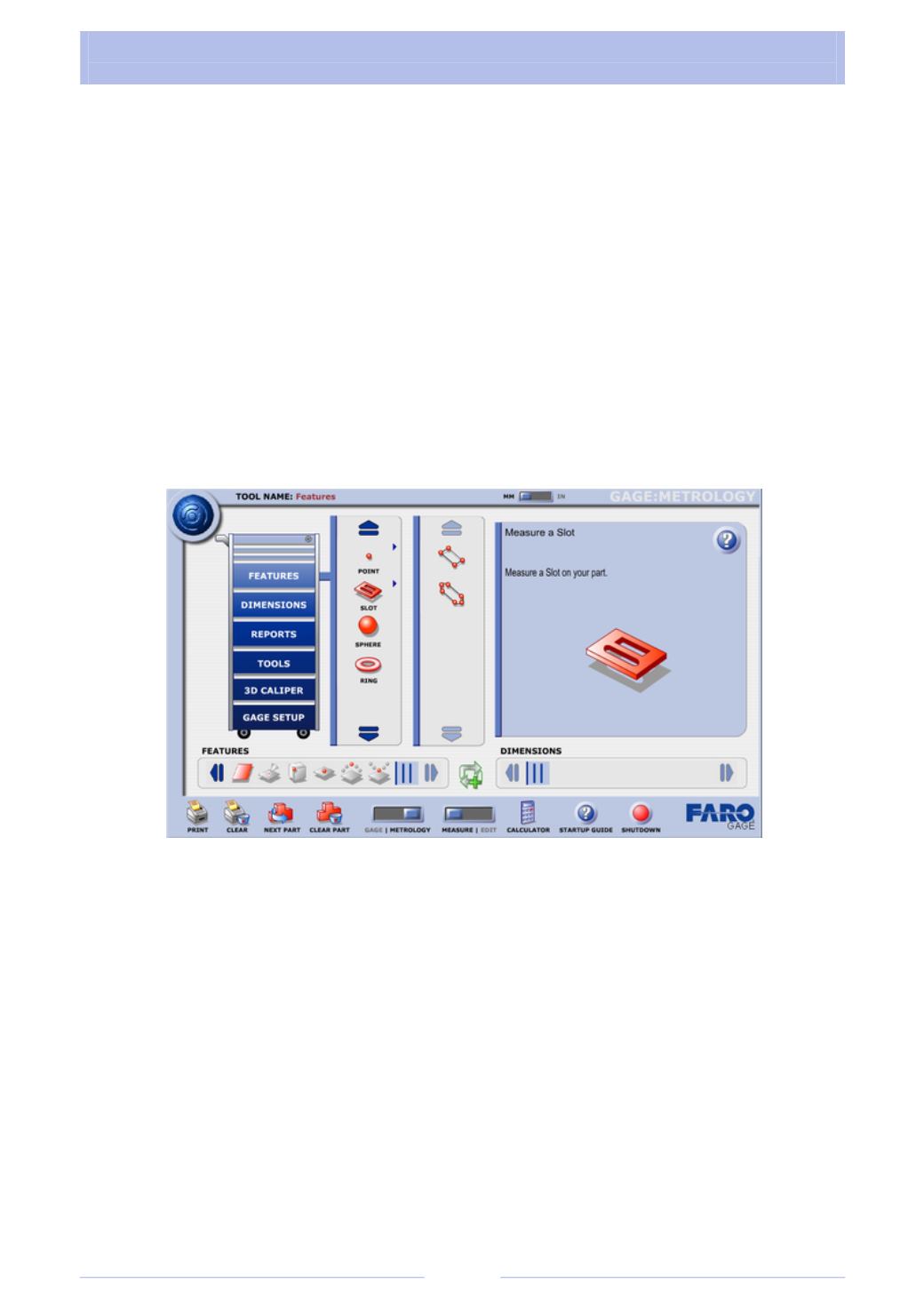

Нажмите кнопку «Features», появится список команд (рис. 3.27).
Рис. 3.27
2. Нажмите команду slot, правее появятся виды пазов, нажмите «Round
slot» (рис. 3.27), в правом участке экрана появится сообщение «Measure round
slot»,
затем нажмите кнопку «Run».
3. Введите имя для измеряемого паза или используйте название по умол-
чанию.
4. Если этот паз будет использоваться при дальнейших измерениях, по-
ставьте флажок «Datum».
5. Нажмите «ОК», чтобы измерить паз.
6. Оцифруйте минимум три точки, как показано на рис. 3.28.
7. Оцифруйте еще три точки с противоположного края паза (рис. 3.29).
Для измерения прямоугольного паза:
