лить расстояния и углы между существующими объектами. Секция «Features»
доступна только в режиме Metrology.

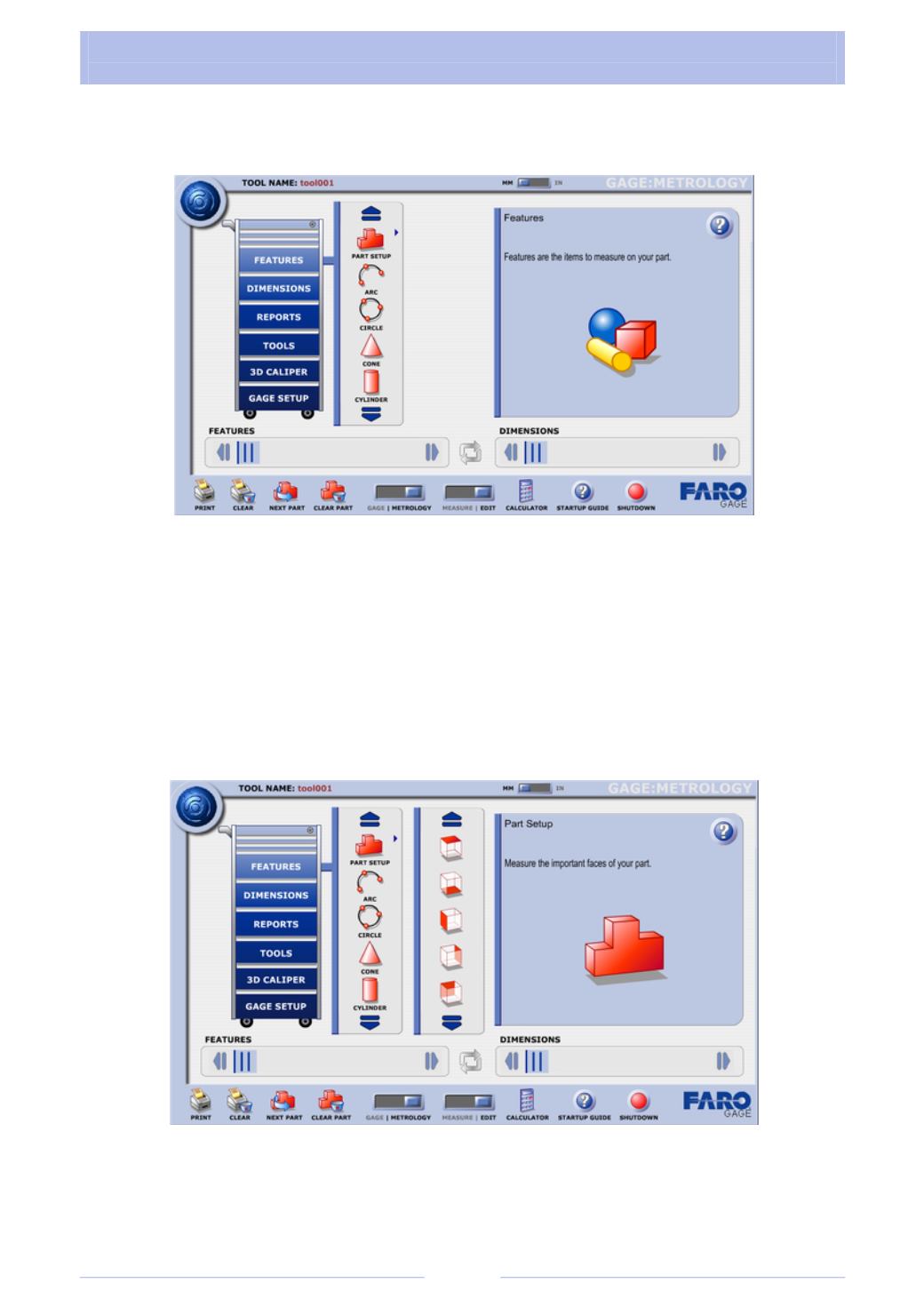

Рис. 3.14
Замечание.
При использовании многих команд «Features» необходимо
выбрать в качестве базовой имеющуюся плоскую поверхность или грань перед
измерением. Для измерения поверхностей используются команды «Face» или
«Part Setup».
Установка детали (команда «Part Setup»)
Команды «Part Setup» – команды для измерения базовой поверхности
(рис. 3.15). Эта команда позволяет быстро оцифровать базовую поверхность детали.
Рис. 3.15
