Последовательность действий рассмотрим на команде «Top» (верхняя плос-
кость). Остальные плоскости: bottom (нижняя плоскость), left (левая плоскость),
right (правая плоскость), back (задняя плоскость), front (передняя плоскость)
оцифровываются аналогично.
1. Выберите команду «Features».
2. Появится список команд, из которого нужно выбрать part setup
(рис. 3.16).
3. Появится список команд, из которого выбрать сначала top, затем run
(рис. 3.16).

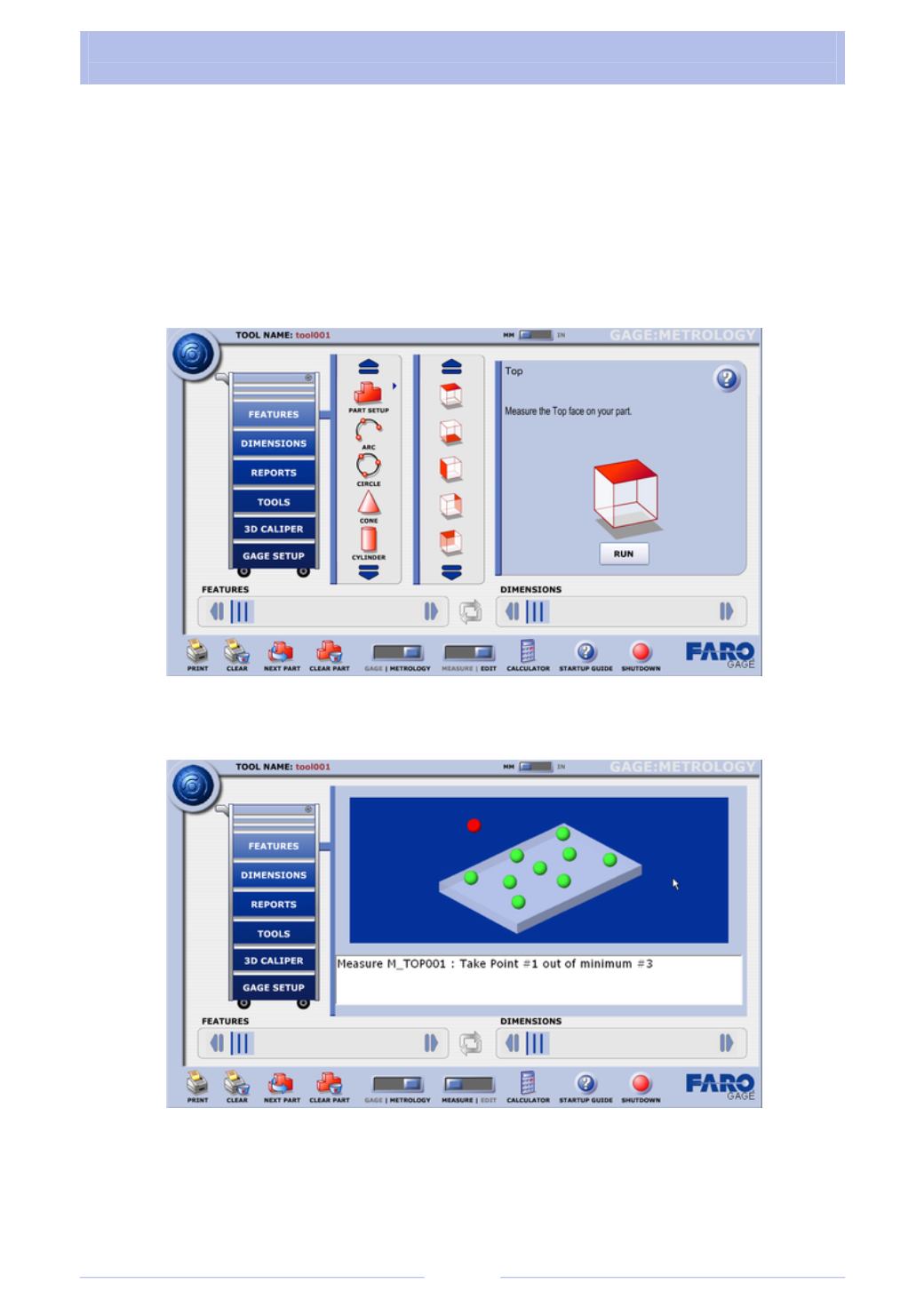

Рис. 3.16
4. Появится окно программы с указаниями действий (рис. 3.17).
Рис. 3.17
5. Поместите щуп КИМ на деталь и оцифруйте зеленой кнопкой на КИМ.
6. Оцифруйте еще три точки измеряемой поверхности.
