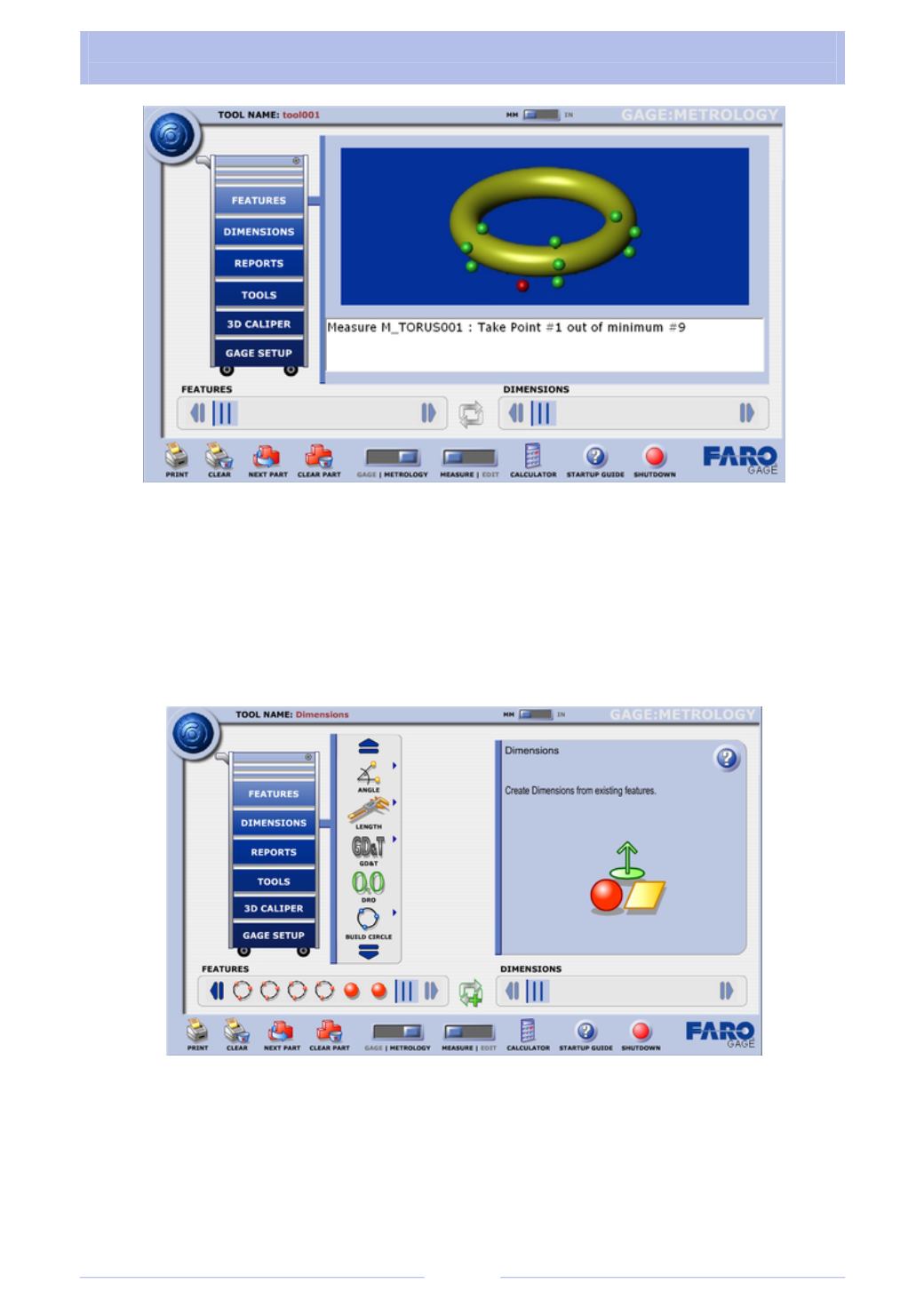

Рис. 3.34
3.6.2. Секция «Измерения» («Dimensions»)
Секция Dimensions содержит все необходимые команды для обработки
оцифрованных ранее объектов. Удобна для частого измерения значений, ука-
занных на чертеже детали. Секция «Dimensions» доступна только в режиме Me-
trology. Основное меню секции показано на рис. 3.35.
