После того как закончилось измерение размера,
можно повторить изме-
рение аналогичного размера (к примеру, линейный размер) или очистить спи-
сок измерений.
Замечание.
Список измерений в режиме Gage для определенной детали
не может быть сохранен.
Режим Metrology используется для измерения партии деталей.
В режиме
Metrology можно создавать, хранить, и управлять инструментами на своем ком-
пьютере, также как хранить и печатать все данные для измеряемой детали
(рис. 3.13).

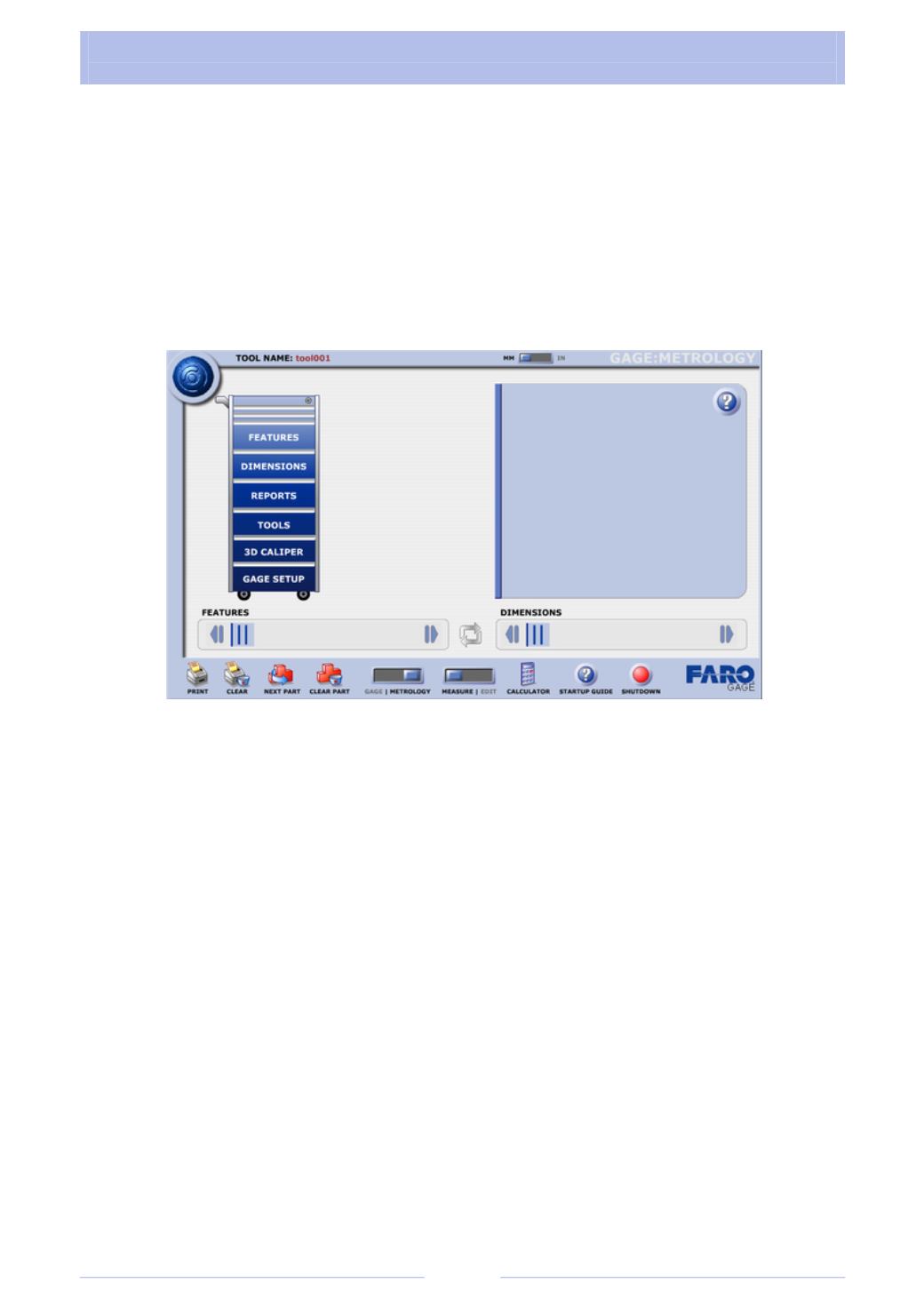

Рис. 3.13
В режиме Metrology можно оцифровать базу измерения и измерить раз-
мер или только сохранить базу.
Используя команды в секции «Features», можно измерить все отдельные
грани, отверстия, углы и т.д. детали.
Используя команды в секции «Dimensions», можно рассчитать значения
углов, длин и т.д. с детали, используя уже измеренные элементы команд секции
«Features».
Используя команды в секции «Reports», создается отчет произведенных
измерений.
Используя команды в секции «Tools», можно сохранять и управлять все-
ми данными измерений деталей на компьютере.
Режим Metrology. Измерение граней, отверстий, конусов, сфер, колец
(секция «Features»).
Секция «Features» содержит все необходимые команды для измерения от-
дельных граней, отверстий, углов и т.д. (рис. 3.14). После измерения отдельных
объектов можно использовать команды из секции «Dimensions», чтобы вычис-
