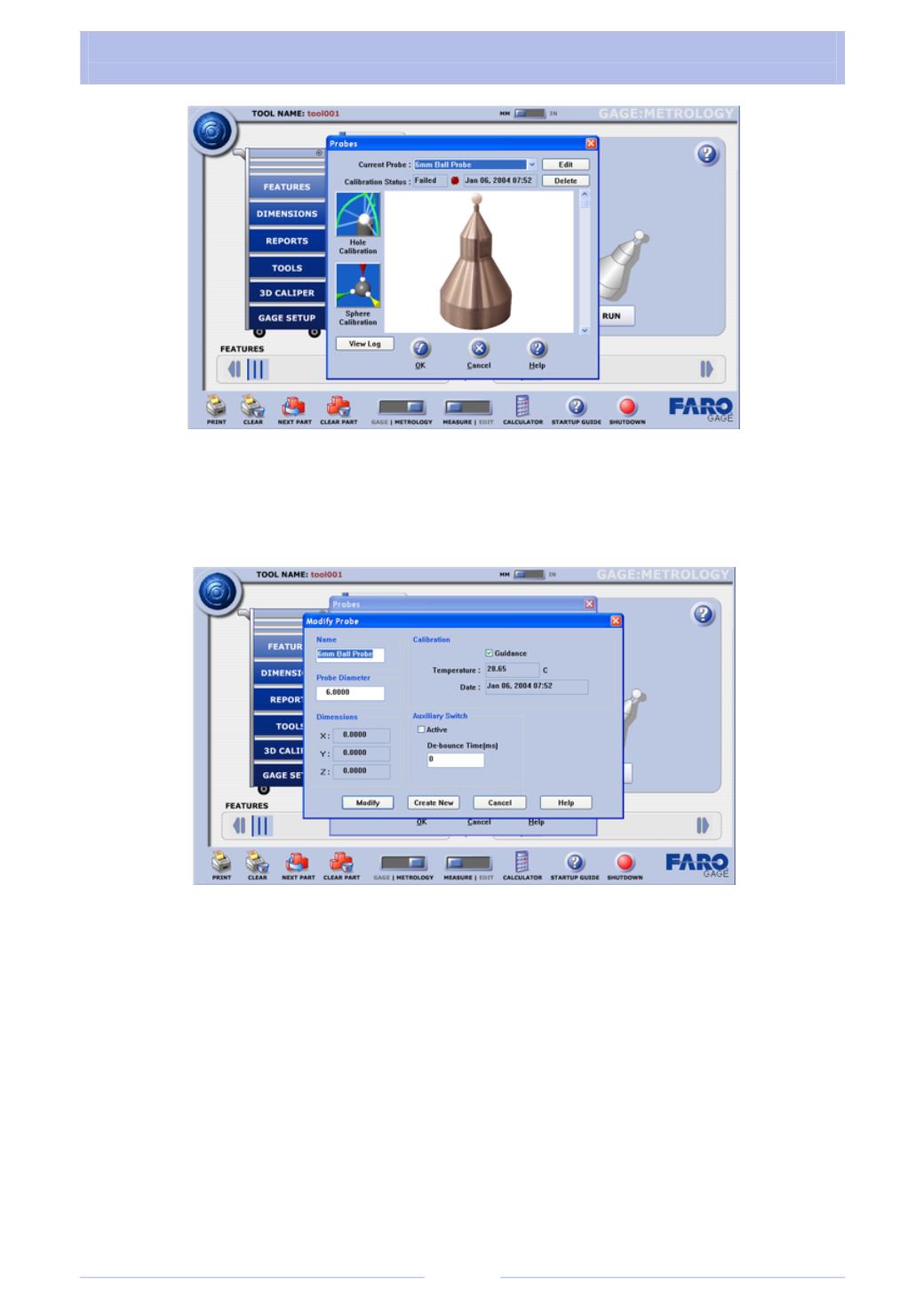

Рис. 3.9
4. Нажать кнопку «EDIT».
5. Ввести новое имя и диаметр щупа в поля «Name» и «Probe Diameter»
соответственно (рис. 3.10).
Рис. 3.10
6. Нажать кнопку «Create New».
7. Выбрать один щуп из текущего списка щупов «Current Probe», исполь-
зуя выпадающую вкладку.
8. Нажать на пиктограмму «Hole Calibration», чтобы начать калибровку щупа.
9. Вставить щуп в калибровочный конус, нажать на зеленую кнопку на
КИМ и, оставляя кончик щупа в конусе, провести «руку» сверху вниз, при этом
нужно попасть в паз на конусе, не задев боковые стенки этого паза (рис. 3.11).
Повторить эти процедуры еще два раза.
