АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
71

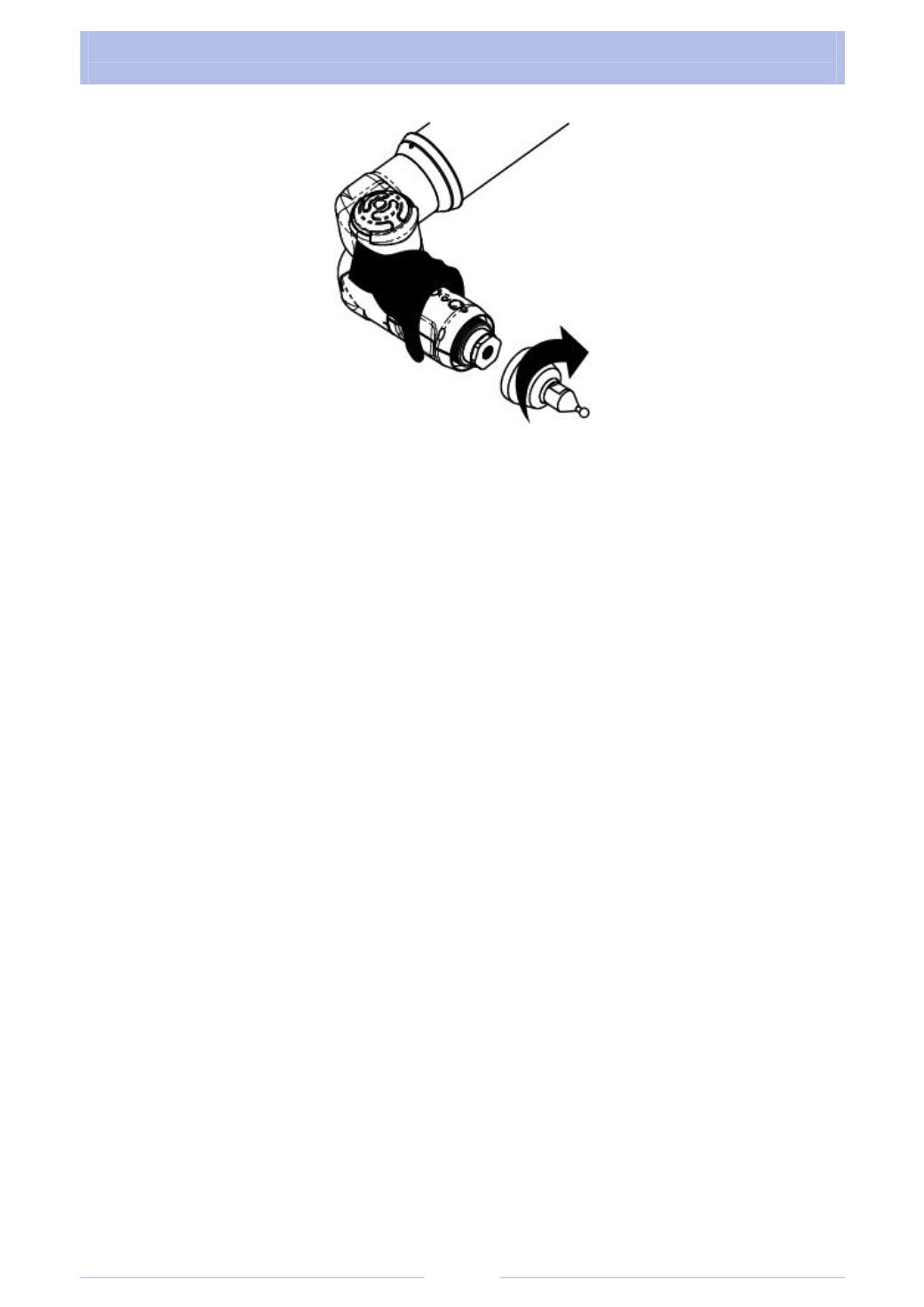

Рис. 3.6
5. Подсоединить компьютер к КИМ с помощью USB кабеля.
6. Подсоединить питание к компьютеру и подать питание на систему.
7. Включить сначала КИМ, затем компьютер.
8. После подачи питания на КИМ светится зеленый индикатор (идет
предпусковая проверка).
9. После завершения проверки индикатор на КИМ переходит в один из
следующих режимов:
•
мигающий красный – соединение с компьютером установлено, но эн-
кодеры не обнулены;
•
индикация отсутствует – соединение с компьютером установлено и эн-
кодеры обнулены;
•
зеленый – соединение с компьютером установлены и энкодеры обну-
лены при использовании щупов Renishaw.
3.5.2. Калибровка щупа
Перед началом измерения детали необходимо откалибровать щуп FARO
Gage. Чтобы программное обеспечение работало правильно, нужно обнулить
датчики, находящиеся в шарнирах КИМ (стрелки на рис. 3.7). Для этого нужно
провернуть каждый из шести датчиков FARO Gage от одного крайнего положе-
ния до другого. Только после этого в окне предупреждений исчезнут ошибки
датчиков.
