3.5. Эксплуатация КИМ
3.5.1. Установка КИМ в рабочем пространстве
Чтобы установить КИМ в рабочем пространстве, необходимо выполнить
следующие действия.
1. Болтами прикрутить установочную плиту, идущую в комплекте с КИМ,
к поверхности, на которой закреплена измеряемая деталь.
2. Прикрепить КИМ на установочную плиту (рис. 3.4). Если на столе, на ко-
тором закреплена деталь, предусмотрена цилиндрическая поверхность с наружной
резьбой М89, можно закрепить КИМ на этом столе с помощью резьбы.

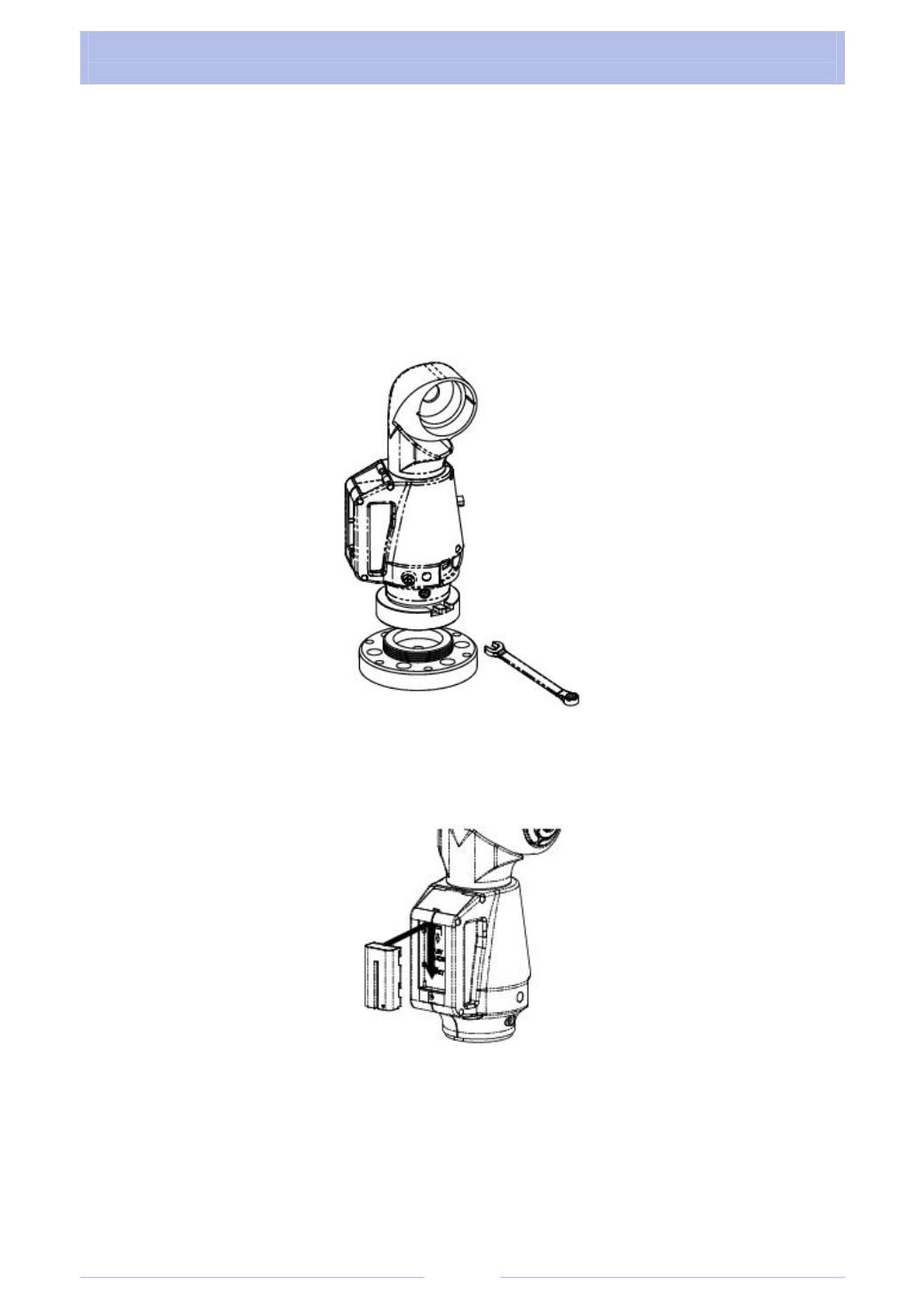

Рис. 3.4
3. Установить аккумулятор (рис. 3.5). Для этого
нужно плотно прижать
его и сдвинуть вниз до щелчка.
Рис. 3.5
Замечание.
Нельзя подавать питание, пока все кабели не будут правиль-
но подключены.
4. Закрепить щуп с помощью ключа 12 мм (рис. 3.6).
