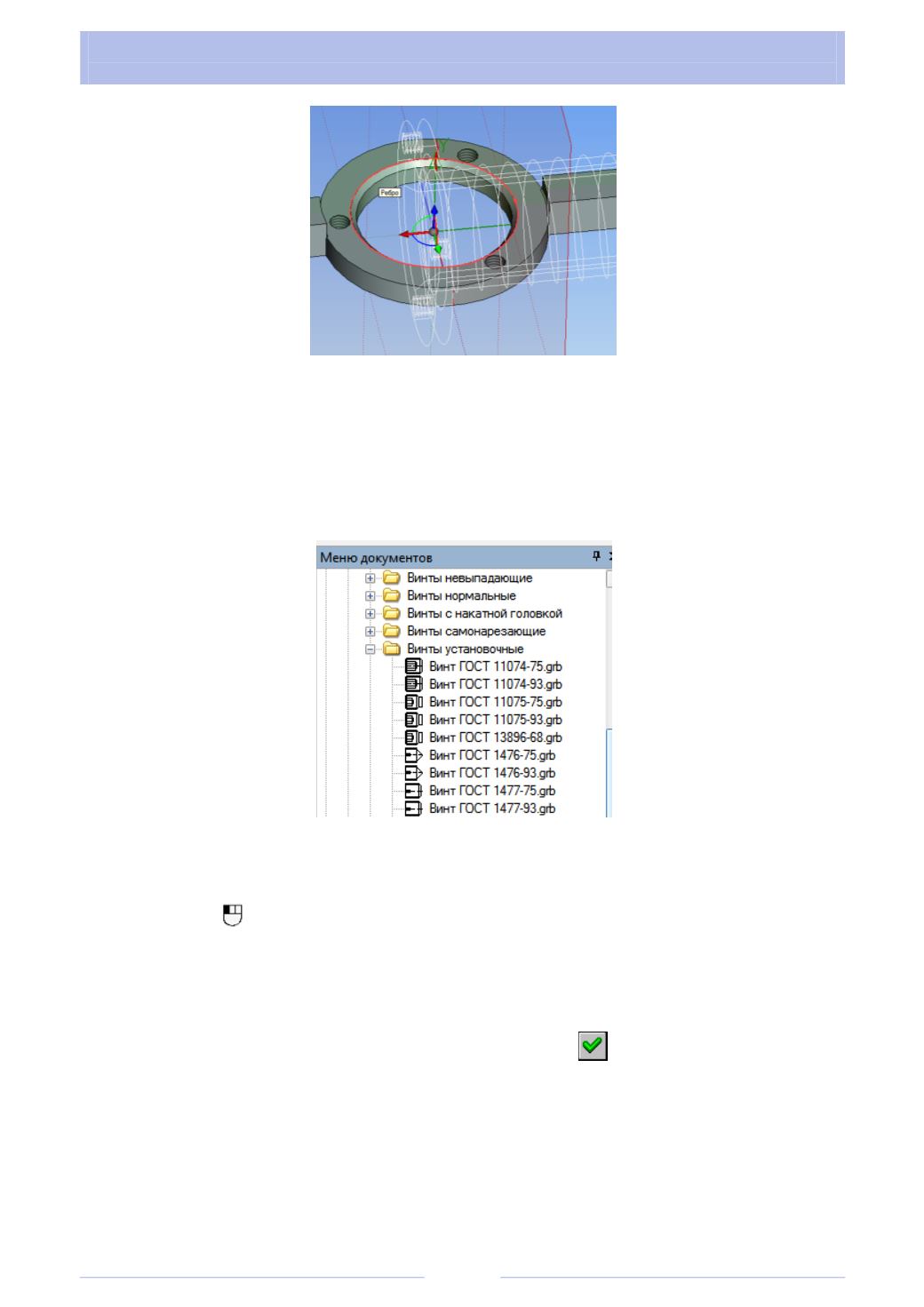

Рис. 2.51
Вставка фрагмента из библиотеки
Для скрепления деталей в сборке используем библиотечный фрагмент
«Винт В М6-6gx12.8Р по ГОСТ 1477-93» (см. рис. 2.48,
б
).
1. Откройте закладку «Меню документов | Стандартные элементы 3D» в
левой части экрана (рис. 2.52).
Рис. 2.52
2.
Выберите из списка необходимый фрагмент («Винт ГОСТ 1477-93») и,
нажав на нем и удерживая ее, перетащите выбранный элемент в область по-
строений.
3. В появившемся диалоговом окне выберите необходимые значения па-
раметров (рис. 2.53).
4. Вставьте фрагмент в нужное место, указав исходную (в случае необхо-
димости) и целевую системы координат, и нажмите
.
Замечание
. Не открывайте фрагмент двойным щелчком левой клавиши
мыши! В этом случае будет активизирован режим редактирования элемента биб-
лиотеки, и при попытке изменения его геометрии фрагмент может быть испорчен.
Воспользуйтесь командой «Массив» для расположения крепежных эле-
ментов во всех отверстиях также предусмотрев возможность изменения их ко-
личества.
