4. В появившемся диалоге выбора правила вставки объекта в сборку вы-
берите «Вставить существующий объект другим видом» и нажмите «ОК».
5. Нажмите
.
Замечание
. Поскольку деталь «Поводок» является базовой, для нее ЛСК
не задается.
Вставка в сборку фрагмента «Гайка»
1. Выберите пункт меню «Операции → 3D-фрагмент»
2. В автоменю выберите «Выбрать документ DOC’s» и укажите объект
«Гайка».
3. Выберите «Вставить существующий объект другим видом» и нажмите
«ОК».
4. Воспользовавшись пиктограммой
, задайте исходную систему ко-
ординат фрагмента, как показано на рис. 2.50, при необходимости осуществите
ее поворот и нажмите
.

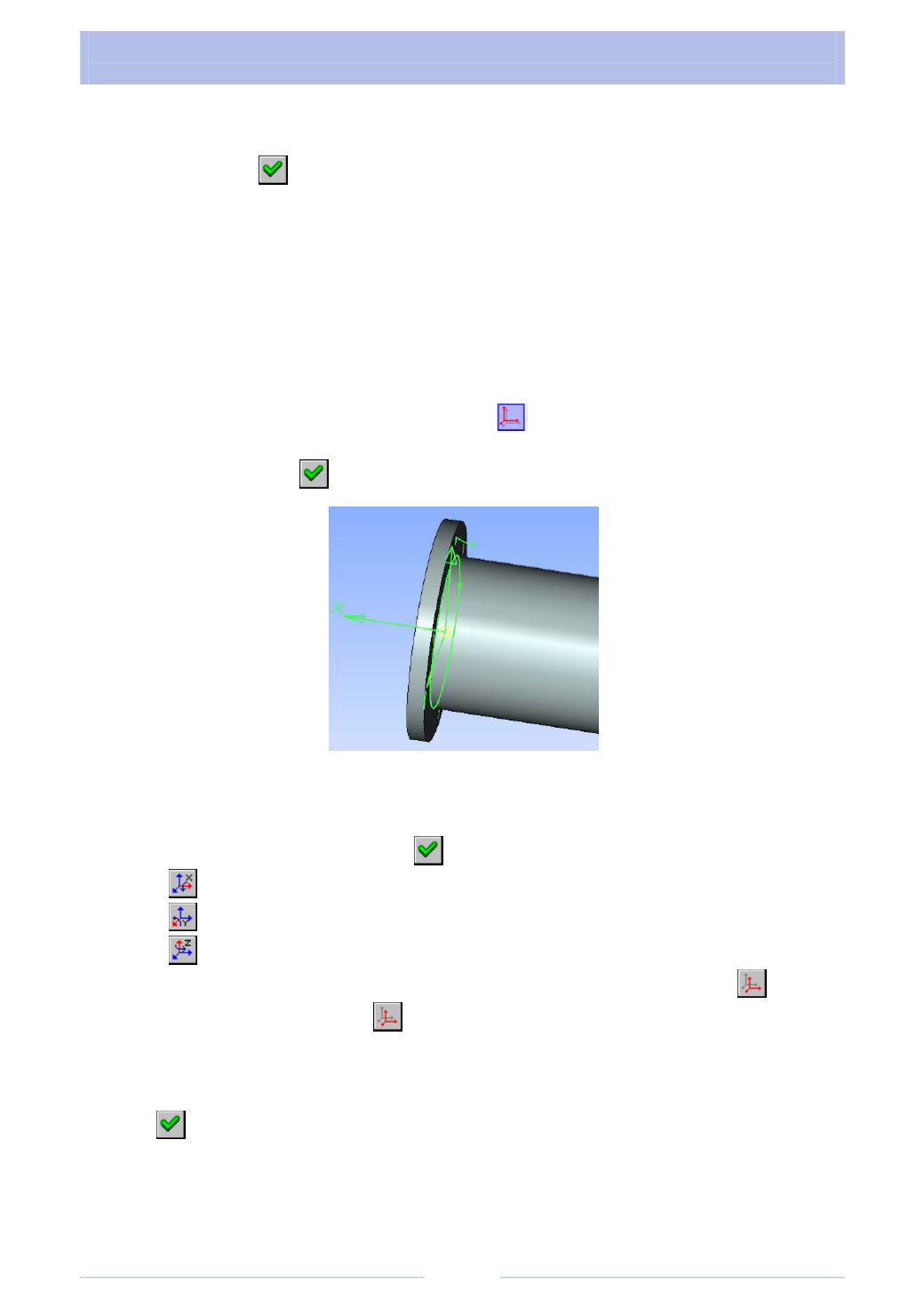

Рис. 2.50
Замечание
. Если необходимо повернуть систему координат вокруг ка-
кой-либо из осей, перед нажатием
воспользуйтесь пиктограммами:
•
– поворот системы координат вокруг оси
Х
на 90
°
;
•
– поворот системы координат вокруг оси
Y
на 90
°
;
•
– поворот системы координат вокруг оси
Z
на 90
°
.
5.
Укажите целевую систему координат, воспользовавшись
(после
выполнения п.2 пиктограмма
выбирается автоматически). В качестве целе-
вой системы координат выберите окружность на детали «Поводок», с которой
необходимо совместить созданную систему координат (рис. 2.51).
6.
При необходимости осуществите поворот системы координат и на-
жмите
.
В результате выполненных действий будет создана сборочная конструк-
ция, показанная на рис. 2.48,
а
.
