Лабораторная работа № 3
Создание параметрических геометрических моделей сборочных единиц
Цель работы – получение навыков создания параметрических геометри-
ческих моделей сборочных единиц в T-flex CAD 3D.
В T-flex CAD 3D реализованы два основных подхода к созданию геомет-
рических моделей сборочных единиц. Первый из них предусматривает созда-
ние моделей деталей в отдельных файлах и последующее включение их в сбор-
ку (сборка «снизу-вверх»). Второй подход позволяет создавать различные тела
непосредственно в файле сборки, а затем сохранять их в отдельных документах
для дальнейшей доработки и/или использования в других сборочных моделях
(сборка «сверху-вниз»).
Рассмотрим первый способ создания сборочных моделей – от файлов к

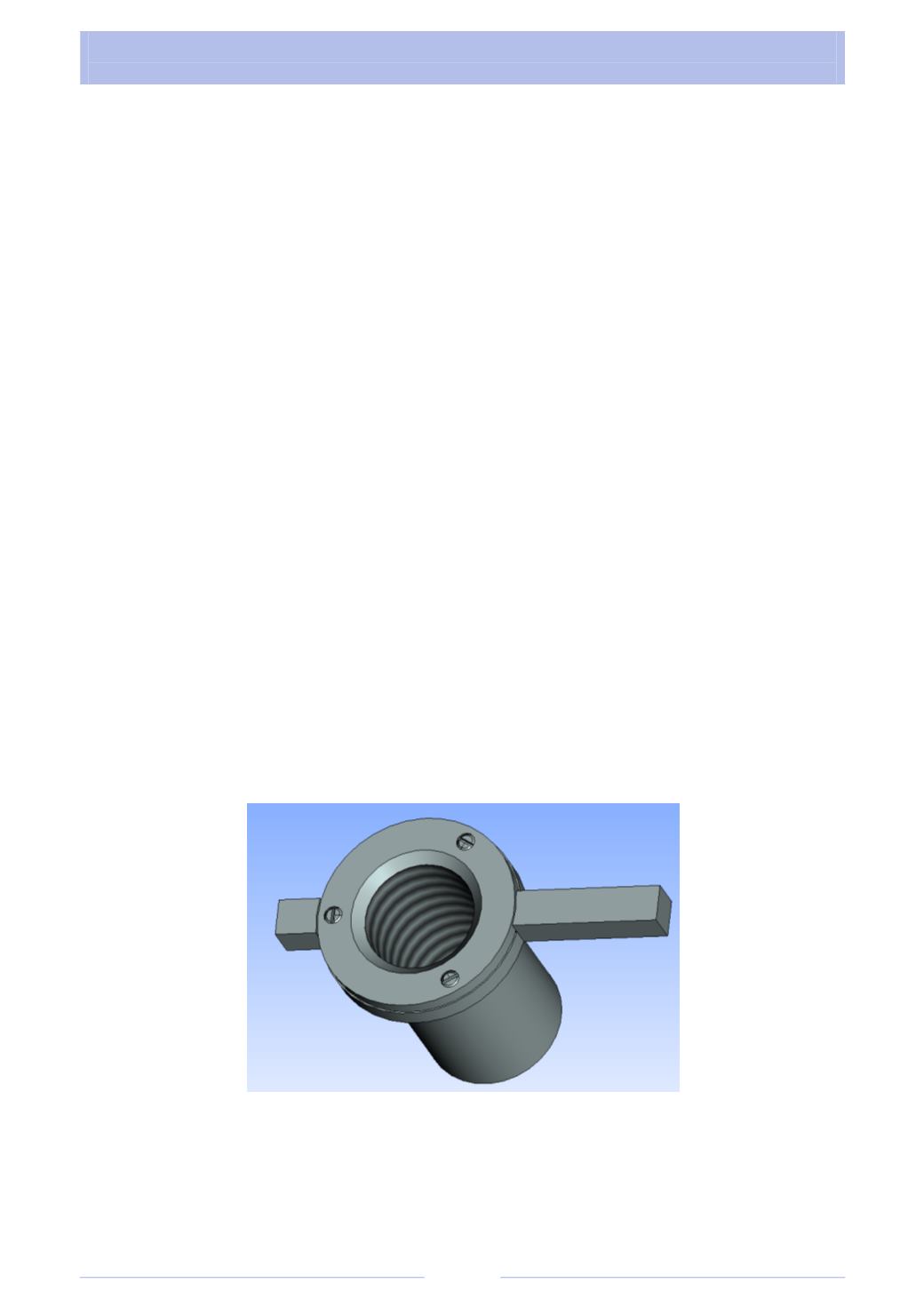

сборке. Чертеж сборки и ее геометрическая модель представлены на рис. 2.48,
а
,
б
.
Для создания геометрической модели сборки воспользуемся деталями, сделан-
ными в процессе выполнения лабораторной работы № 2.
Для размещения фрагмента в сборочной модели в T-flex CAD 3D исполь-
зуется привязка по локальной системе координат (ЛСК). Система координат
может быть задана любыми элементами: вершинами, ребрами, гранями. У
фрагмента может быть несколько ЛСК.
Замечание.
Перед включением
в сборку необходимо задать
внешние пе-
ременные 3D-фрагментов (рис. 2.49), которые будут использованы для уста-
новления параметрических связей в сборочной модели. Для демонстрации воз-
можностей T-flex CAD 3D будем менять количество отверстий в деталях и, со-
ответственно, количество винтов (см. рис. 2.48), поэтому переменные, отве-
чающие за количество отверстий в деталях «Гайка» и «Поводок» должны быть
заданы как внешние («включен» флажок рядом с переменной) (рис. 2.49).
Внешняя переменная может быть только константой.
а)
Рис. 2.48
