АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
36

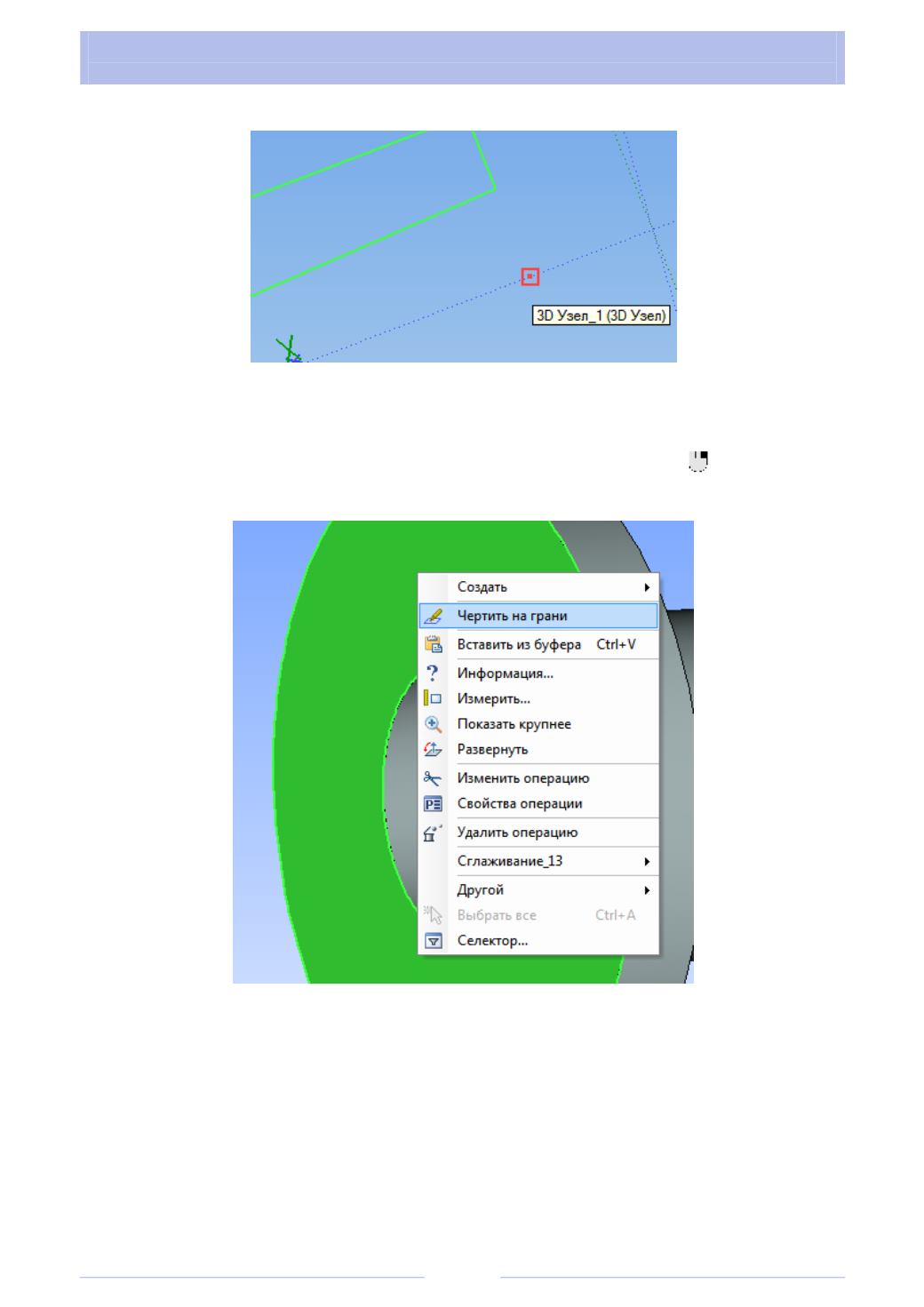

Рис. 2.34
Создание отверстий и паза
1.
Подведите курсор к основанию полумуфты и нажмите .
2.
Выберите «Чертить на грани» (рис. 2.35).
Рис. 2.35
В результате выполненных действий на базе выбранной грани будет соз-
дана рабочая плоскость.
3. На расстоянии 50 от центра (см. рис. 2.25,
б
) постройте параметриче-
ский профиль отверстия (рис. 2.36).
4. Завершите черчение на активной рабочей плоскости, нажав клавишу
«Завершить» (см. рис. 2.24).
