Изменение файла фрагмента
1. В дереве сборки найдите нужный фрагмент и нажмите .
2. В появившемся меню выберите пункт «Открыть», при этом будет от-
крыт файл выбранного фрагмента.
3. Внесите необходимые изменения.
4.
Сохраните
файл и закройте его с помощью стандартных средств
Windows.
5. Сохраните файл сборки, при этом все изменения, сделанные в файле
фрагмента, будут перенесены в файл сборки.
Изменение геометрии фрагмента в контексте сборки
1. В дереве сборки найдите нужный фрагмент и нажмите .
2. В появившемся меню выберите пункт «Редактировать». При этом ста-
нет доступен файл выбранного фрагмента, а все остальные фрагменты станут
полупрозрачными.
3. Внесите необходимые изменения.
4. Нажмите в графическом окне и выберите пункт «Завершить с сохра-

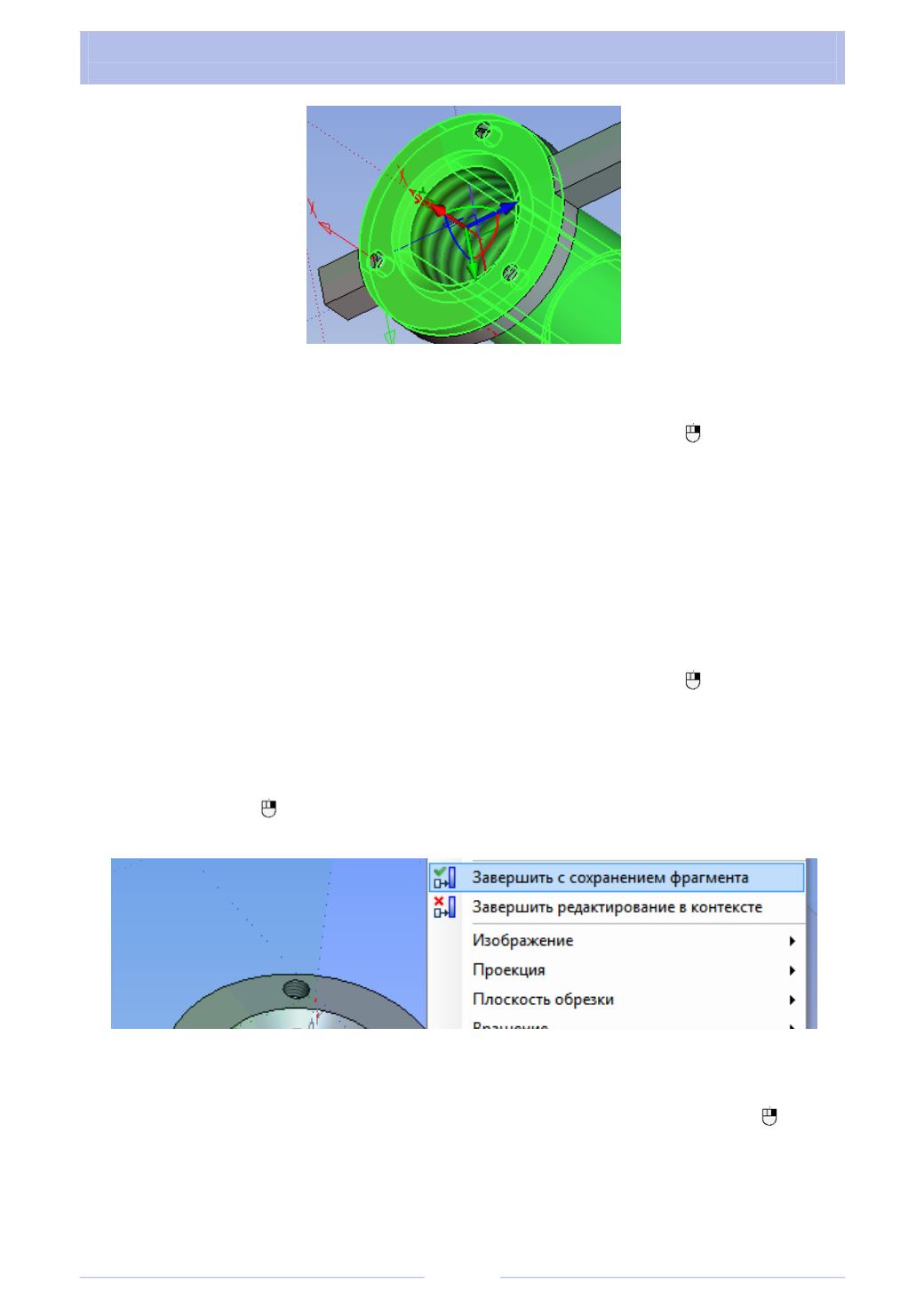

нением фрагмента» или «Завершить редактирование в контексте» (рис. 2.59).
Рис. 2.59
Удаление фрагмента
Для удаления фрагмента выделите его в дереве сборки, нажмите и вы-
берите пункт «Удалить».
