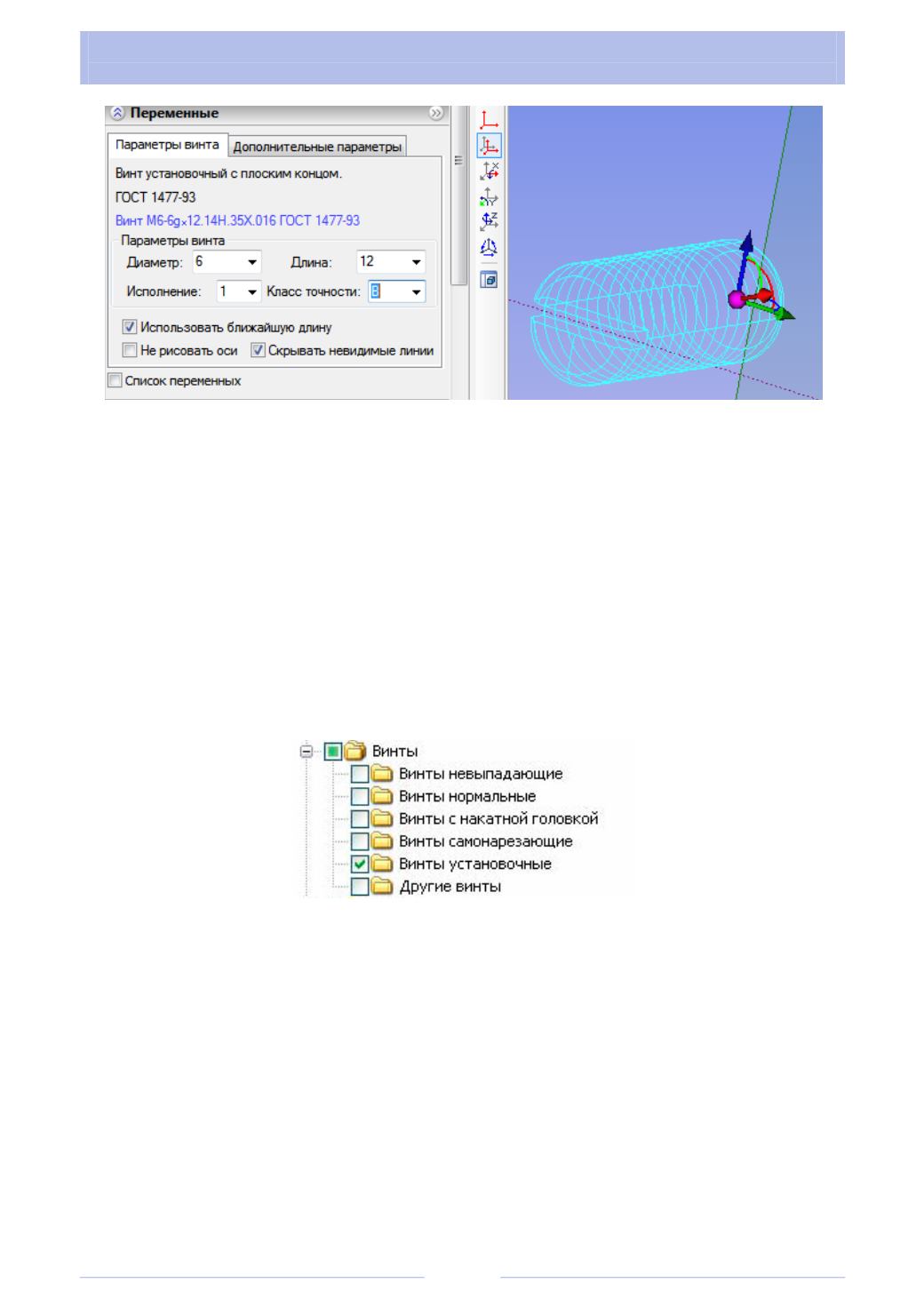

Рис. 2.53
Вставка фрагмента из библиотеки при работе в T-flex DOC’s
При работе под управлением PDM-системы T-flex DOC’s библиотечный
фрагмент «Винт В М6-6gx12.8Р по ГОСТ 1477-93» (см. рис. 2.48,
б
) вначале
должен быть конвертирован из структуры T-flex CAD в структуру T-flex DOC’s.
1.
Для запуска конвертера вызовите команду «Файл | Конвертер доку-
ментов».
2.
Выберите пункт «Перенести (обновить) библиотеки в T-FLEX DOC’s»
и нажмите «Далее>».
3.
Выберите необходимый раздел библиотеки, как показано на
рис. 2.54), и нажмите «Далее>».
Рис. 2.54
4.
На вопрос системы о необходимости приведения документов к теку-
щей версии ответьте «Да».
5.
По указанию преподавателя выберите раздел
Хранилища
, в который
будут записаны конвертируемые элементы.
Замечание.
После конвертации элементы помещаются на
Рабочий стол
.
6.
Перейдите в окно T-FLEX CAD и выберите пункт меню «Операции →
3D-фрагмент».
7.
В автоменю выберите «Выбрать документ DOC’s» и укажите объект
«Винт В М6-6gx12.8Р по ГОСТ 1477-93».
