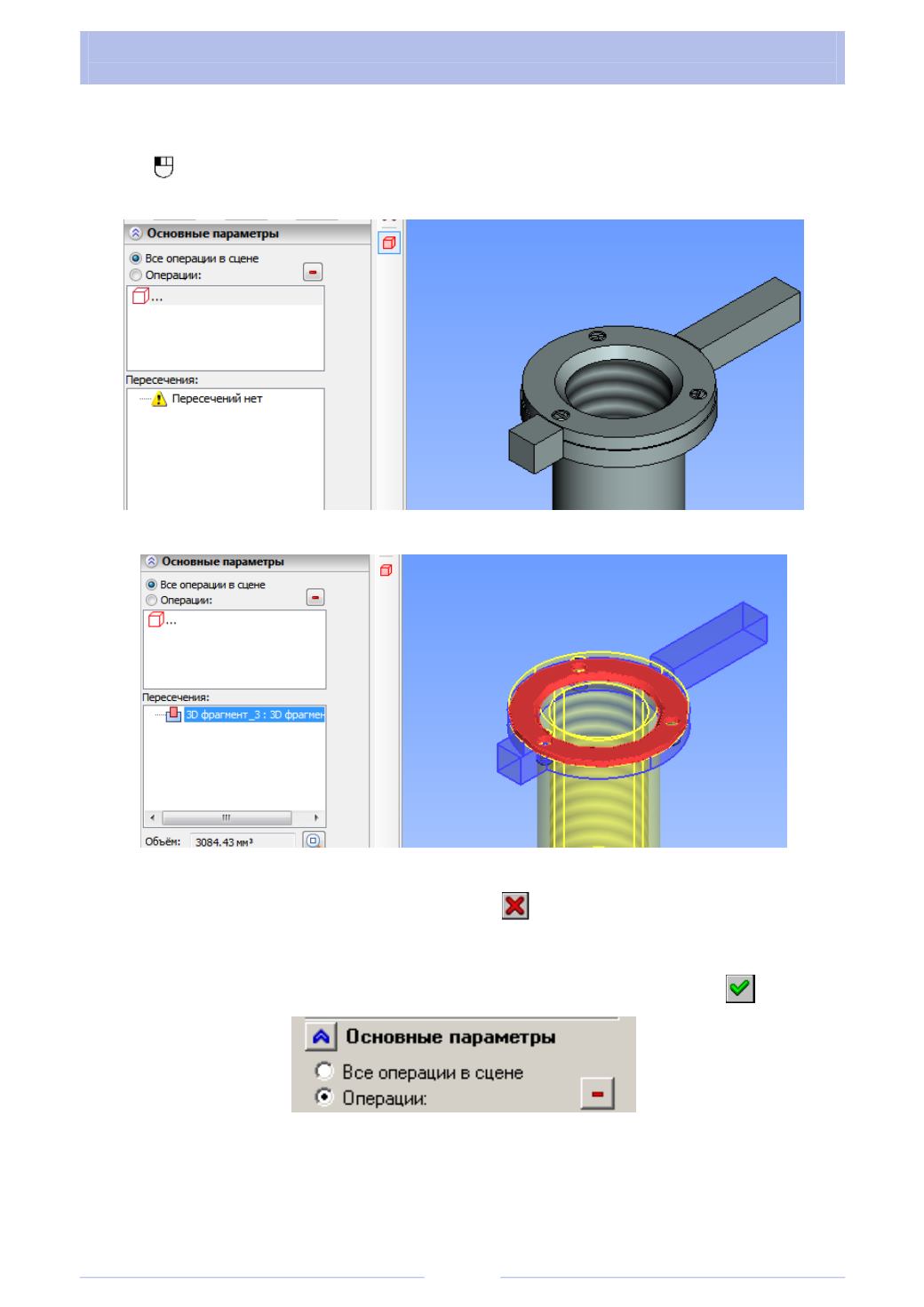

заны в поле «Пересечения» (рис. 2.61). Если в сборке будут пересечения, их пе-
речень высветится в окне «Пересечения». Если нажать на сообщение о пересе-
чении , в 3D-окне пересекающиеся тела станут полупрозрачными, а область
пересечения будет выделена красным цветом (рис. 2.62).
Рис. 2.61
Рис. 2.62
Для выхода из команды используется
.
Если сборочная модель имеет сложную структуру, лучше непосредствен-
но указать тела, пересечение которых необходимо проверить. Для этого выбе-
рите строку «Операции» (рис. 2.63), укажите фрагменты и нажмите
.
Рис. 2.63
