Подавление фрагмента
Если необходимо на некоторое время скрыть какой-либо из фрагментов,
выделить его в дереве сборки, нажмите
и выберите пункт «Видимость →
Погасить». После выполнения данной команды в дереве сборки скрытый фраг-
мент будет отображен серым цветом. Для возвращения скрытого элемента вы-
берите пункт «Видимость → Показать».
Задание переменных сборки
Для установления параметрических зависимостей:
1.
Выберите в дереве сборки фрагмент «Гайка» и нажмите .
2.
Выберите пункт «Переменные».
Замечание
. Если перед включением фрагментов в сборку не были заданы
внешние переменные, то пункт «Переменные» в контекстном меню не появится.
3.
Замените значение переменной, задающей количество отверстий, на
другую переменную, которая будет доступна только в сборочной модели. По-
скольку для количества крепежных элементов уже была задана переменная (на-
пример,
n
), логично такой же переменной задать количество отверстий во
фрагменте «Гайка» (рис. 2.60).

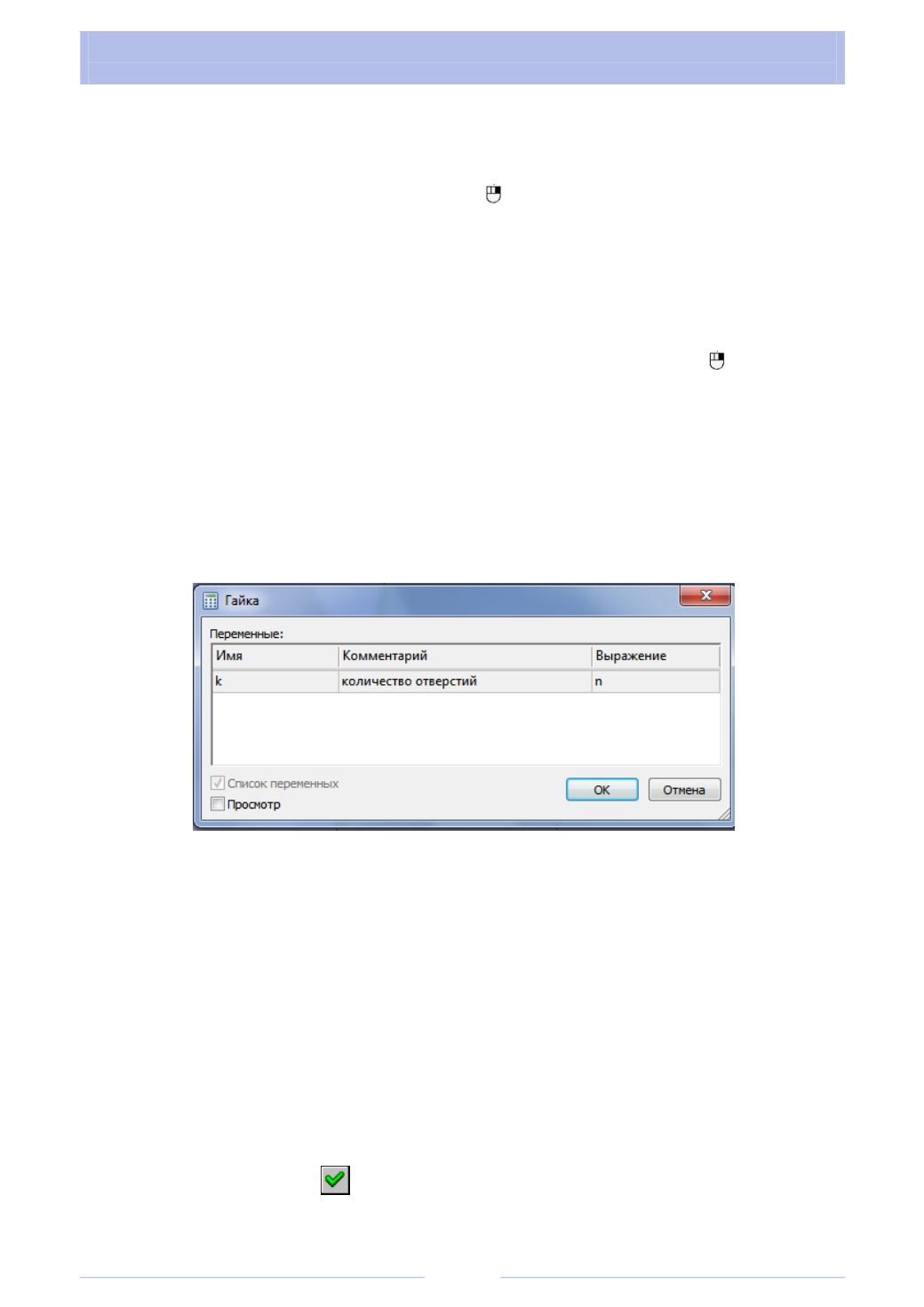

Рис. 2.60
4.
Задайте значение переменной и нажмите «ОК».
5.
Выберите фрагмент «Поводок» и замените переменную, задающую
количество отверстий, также на переменную
n
.
В результате выполненных действий количество отверстий в деталях «По-
водок», «Гайка», «Винт…» будет задано одной переменной –
n
, которая может
быть отредактирована с помощью команды «Параметры → Переменные».
Анализ геометрии
Для проверки сборочной модели на наличие пересечений входящих в нее
фрагментов используется команда «Сервис → Анализ геометрии → Проверка
пересечений тел». Команда имеет два режима проверки: проверка пересечения
всех тел в сцене и проверка пересечения выбранных операций. Для выбора пер-
вого режима нажимаем
. По завершению проверки результаты будут пока-
