АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
37

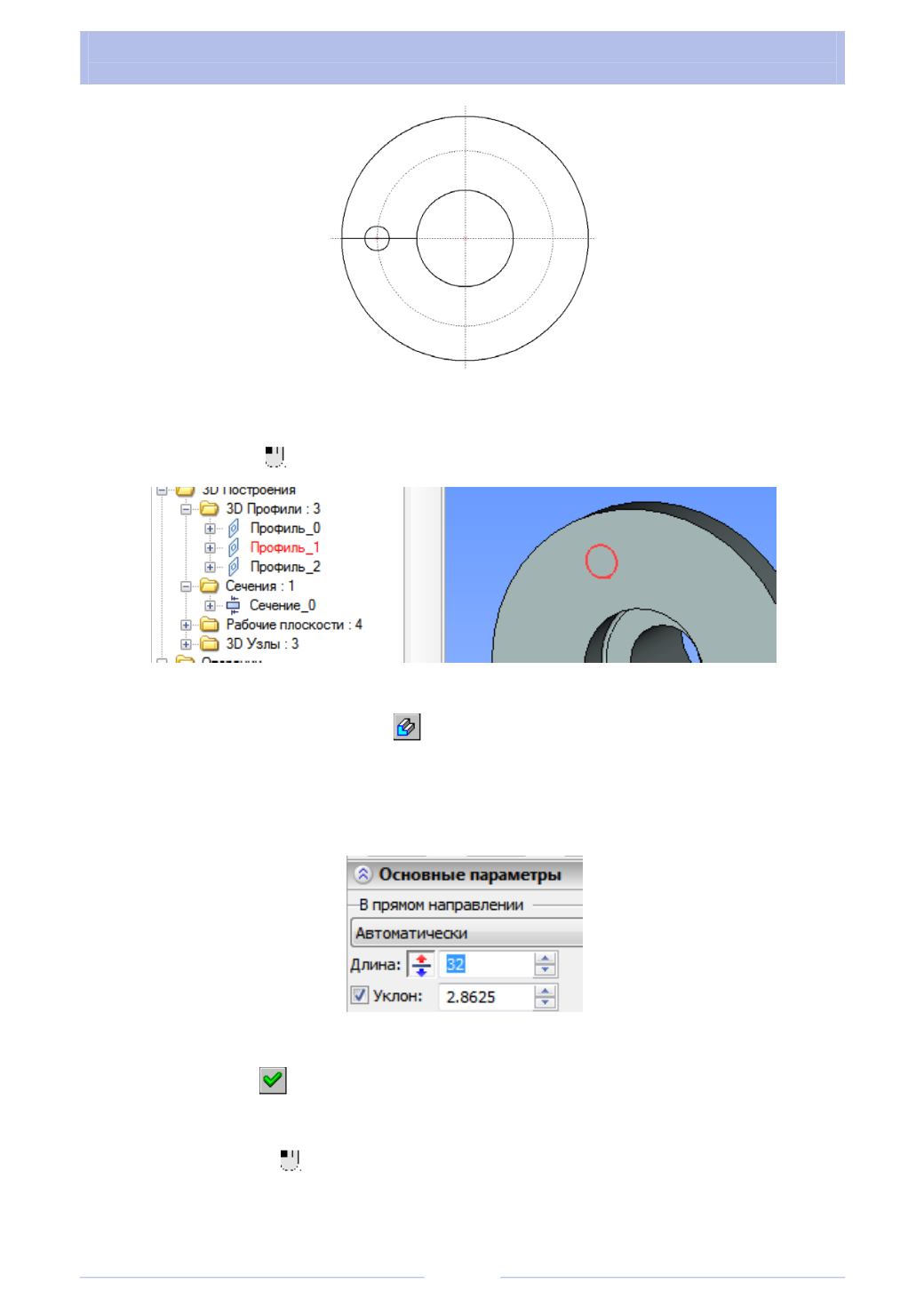

Рис. 2.36
Для получения отверстия воспользуемся командой «Выталкивание».
1. Выберите профиль отверстия в дереве 3D-модели (рис. 2.37).
Рис. 2.37
2.
Выберите пиктограмму
или меню «Операции → Выталкивание».
3.
В открывшемся окне свойств операции задайте параметры выталкива-
ния (рис. 2.38).
Замечание
. Поскольку отверстия имеют уклон (см. рис. 2.25,
б
), в пара-
метрах операции также задается величина уклона (рис. 2.38).
Рис. 2.38
4. Нажмите
.
Далее создадим массив отверстий.
1. Выберите команду «Операция → Массив → Круговой».
2.
Выберите созданный шаблон отверстия и задайте параметры мас-
сива (рис. 2.39).
