АВТОМАТИЗИРОВАННЫЕ ТЕХНОЛОГИИ МОДЕЛИРОВАНИЯ И ОЦИФРОВКИ
ИЗДЕЛИЙ МАШИНОСТРОЕНИЯ
41

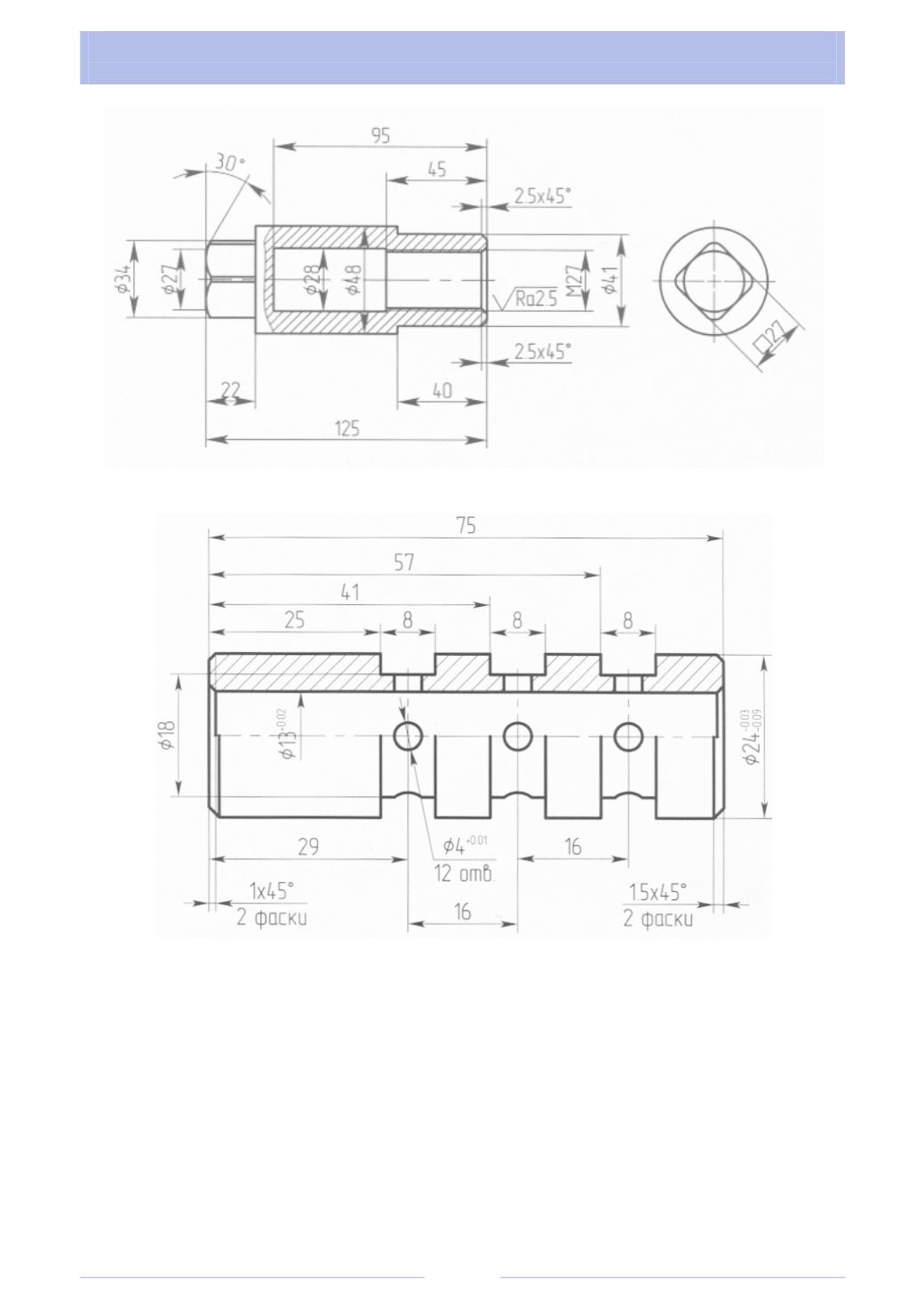

Рис. 2.45
Рис. 2.46
Уровень 2
1. Для разработанной в лабораторной работе № 1 структуры проекта соз-
дайте параметрические геометрические модели деталей «Гайка» (рис. 2.47,
а
) и
«Поводок» (рис. 2.47,
б
). Предусмотрите возможность изменения количества
отверстий и их равномерного распределения по окружности.
2. Для создания резьбы на деталях воспользуйтесь командой
«Операции → Резьба», при этом резьба будет создана в виде текстуры.
