б)

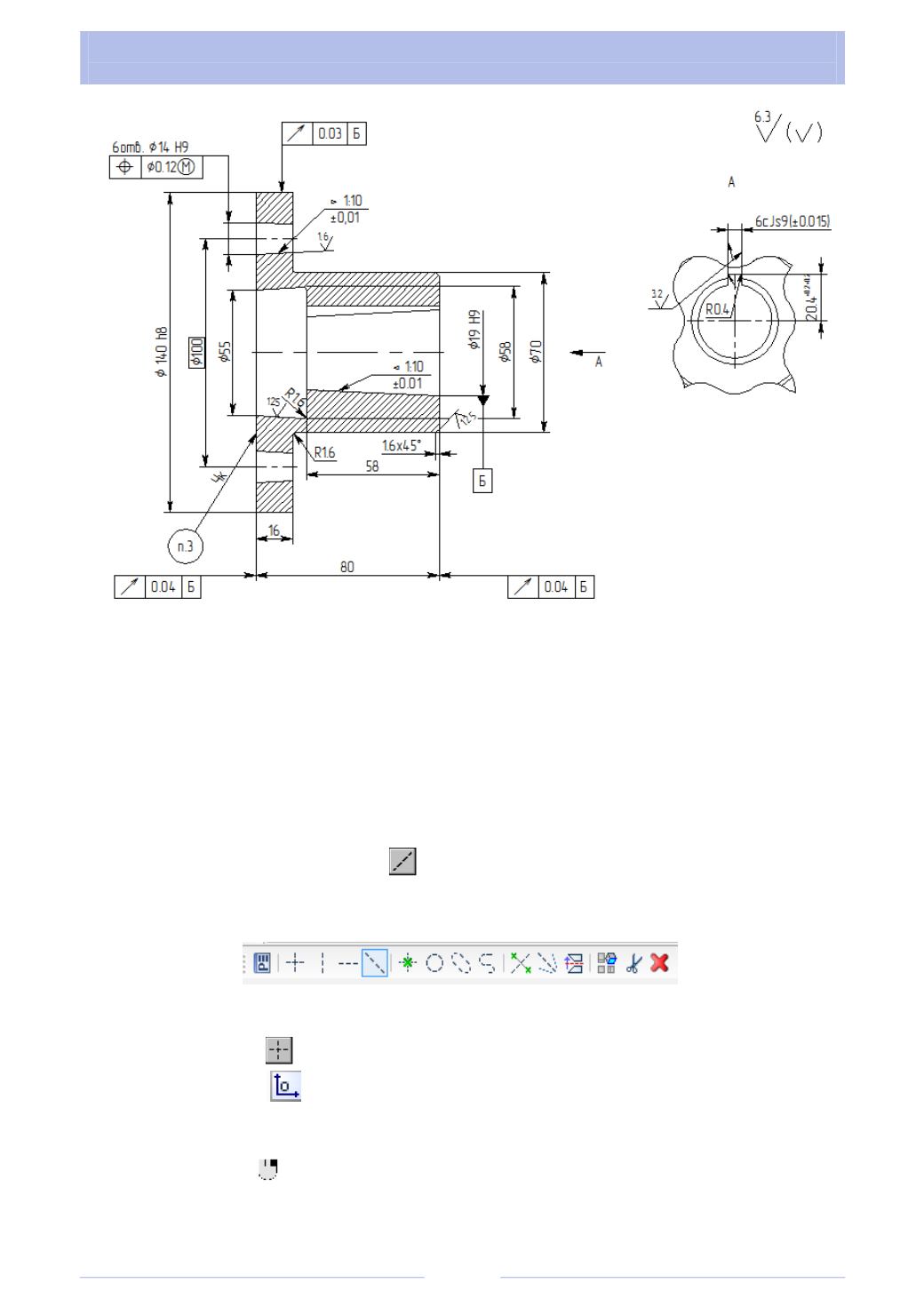

Рис. 2.25 (окончание)
Разделим создание модели на несколько этапов: создание собственно по-
лумуфты, создание отверстий и паза, создание фаски и сопряжений.
Создание полумуфты
Поскольку представленная на рис. 2.25, а деталь является телом враще-
ния, на рабочей плоскости будем строить только ее половину.
1. Нажмите пиктограмму
(см рис. 2.24), при этом появится автоменю
(рис. 2.26). В нем выводятся пиктограммы, соответствующие действиям, дос-
тупным в данной команде.
Рис. 2.26
2. Выберите
.
3. Выберите
. В результате будут созданы пересекающиеся прямые в
точке 0,0. Эти прямые являются базовыми, от которых будут происходить
дальнейшие построения.
4. Нажмите .
