геометрических отношений (параллельность, касание, симметрия, угол наклона
и др.) между линиями построения устанавливается взаимосвязь. Параметрам
линий построения (расстояниям, диаметрам и др.) можно назначать перемен-
ные. С помощью математических формул переменные можно связывать между
собой. При изменении положения какого-либо элемента построения или значе-
ния какой-либо переменной система производит пересчет модели и ее после-
дующую перерисовку. Линии построения присутствуют только на экране и не
выводятся на печать.
Элементы изображения
. К элементам изображения относятся линии изо-
бражения, размеры, тексты, штриховки и др. Они могут «привязываться» к
элементам построения. В этом случае при изменении положения линий по-
строения и узлов элементы изображения также изменяют свое положение. Эти
элементы составляют изображение чертежа при выводе на печать.
3D-профиль
. Исходным элементом при создании твердотельных моделей
является 3D-профиль, который формируется на основе контура линий изобра-
жения, контура штриховки, текста. При завершении работы на активной рабо-
чей плоскости система автоматически создает 3D-профили на основе перечис-
ленных элементов.
Методика параметрического проектирования в T-flex CAD
Поскольку нет строго установленного порядка действий по созданию ка-
чественно параметризированной модели и каждый конструктор использует
свои индивидуальные методы и приемы при работе в системе, рассмотрим
лишь основные правила, которых рационально придерживаться в процессе па-
раметрического проектирования.
Выберите пиктограмму
или меню «Файл → Новая 3D-модель». При

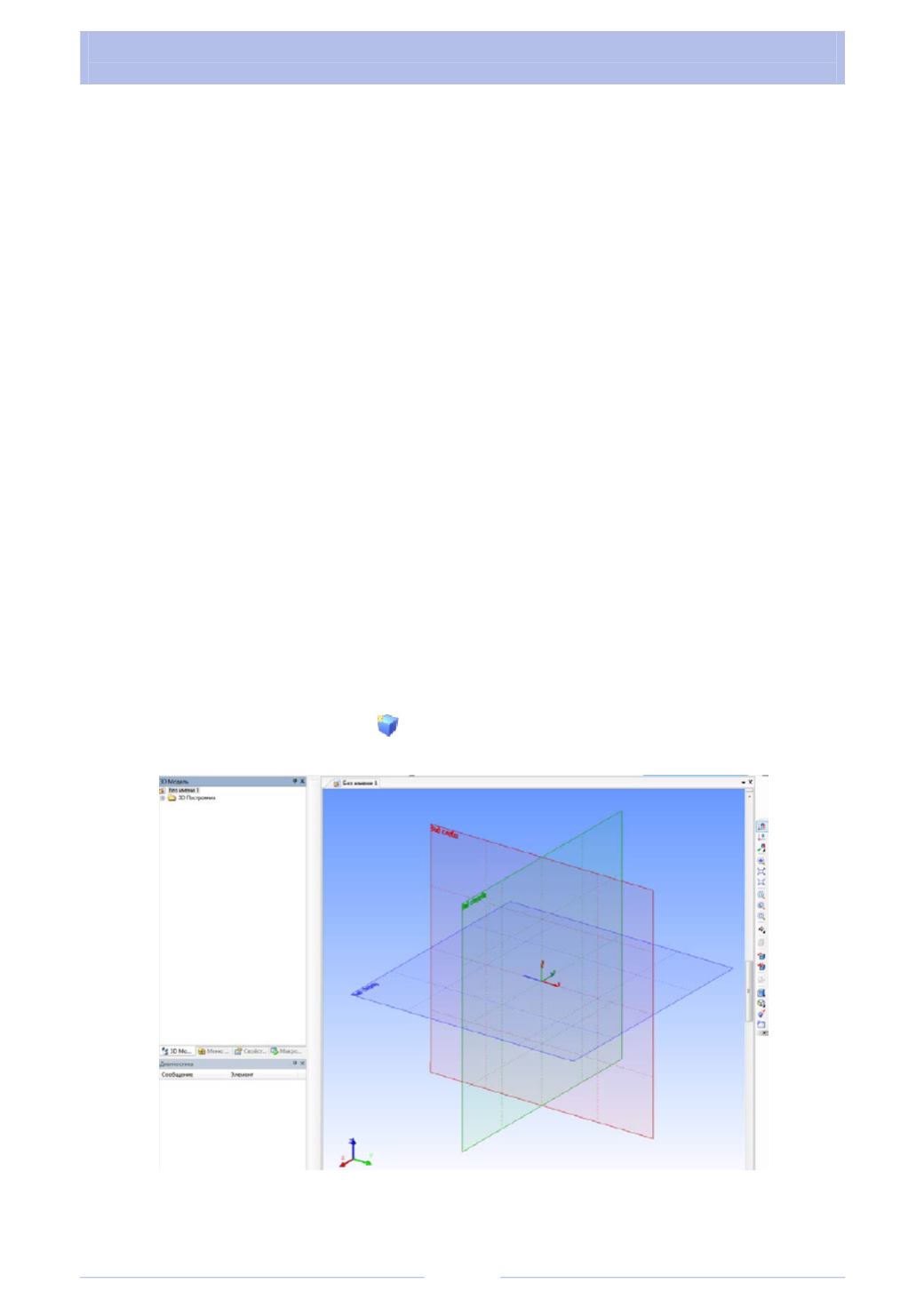

этом появится окно с тремя стандартными рабочими плоскостями (рис. 2.23).
Рис. 2.23
