2. Нажмите «Редактировать».
В результате выполненных действий будет открыт обработчик, назначен-
ный для работы с выбранным типом файлов. Для объектов «Сборочная единица
(3D)» и «Деталь (3D)» в T-flex DOC’s обработчиком по умолчанию является
T-flex CAD 3D.
В результате вызова команды редактирования объект будет взят на
Рабо-
чий стол
пользователя, взявшего его на редактирование, и помечен как в
Хра-
нилище
, так и на
Рабочем столе

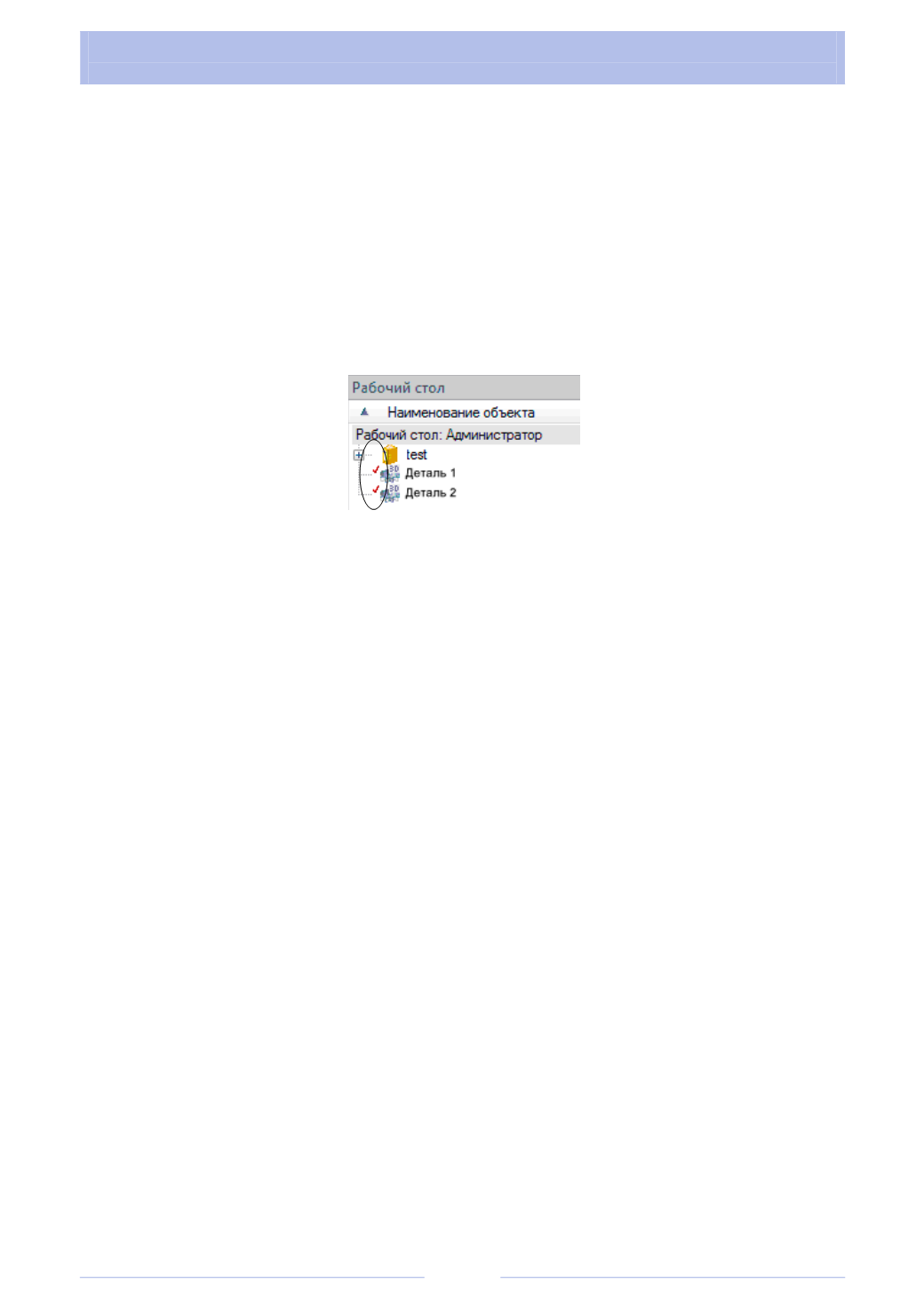

как используемый (рис. 2.22). Таким образом
объект будет заблокирован для редактирования другими пользователями,
имеющими на это право, и будет доступен им только в режиме просмотра.
Рис. 2.22
По окончании работы с объектом сохраните его с
Рабочего стола
в
Хра-
нилище
.
Задание
1.
Создайте в T-flex DOC’s проект, состоящий из сборочной единицы 3D
под названием «Гайка», включающей два объекта «Деталь (3D)» – «Поводок»
и «Гайка».
2.
Назначьте права доступа к объектам по указанию преподавателя.
Лабораторная работа № 2
Создание параметрической геометрической модели
в системе T-flex CAD 3D
Цель работы – получение навыков создания параметрических геометри-
ческих моделей в системе T-flex CAD 3D.
T-flex CAD – система автоматизированного проектирования и оформле-
ния конструкторско-технологической документации, позволяющая создавать
параметрические геометрические модели и чертежи изделий любой степени
сложности. Элементы модели могут быть связаны между собой геометриче-
скими отношениями и параметрами. Параметры могут быть выражены с помо-
щью переменных, рассчитаны по формулам, выбраны из баз данных.
Основные понятия
Элементы построения.
К ним относятся линии построения и узлы, фор-
мирующие параметрическую модель чертежа. С помощью задания различных
