ТЕХНОЛОГИЯ СПЕЦИАЛЬНЫХ ВИДОВ ЛИТЬЯ
125

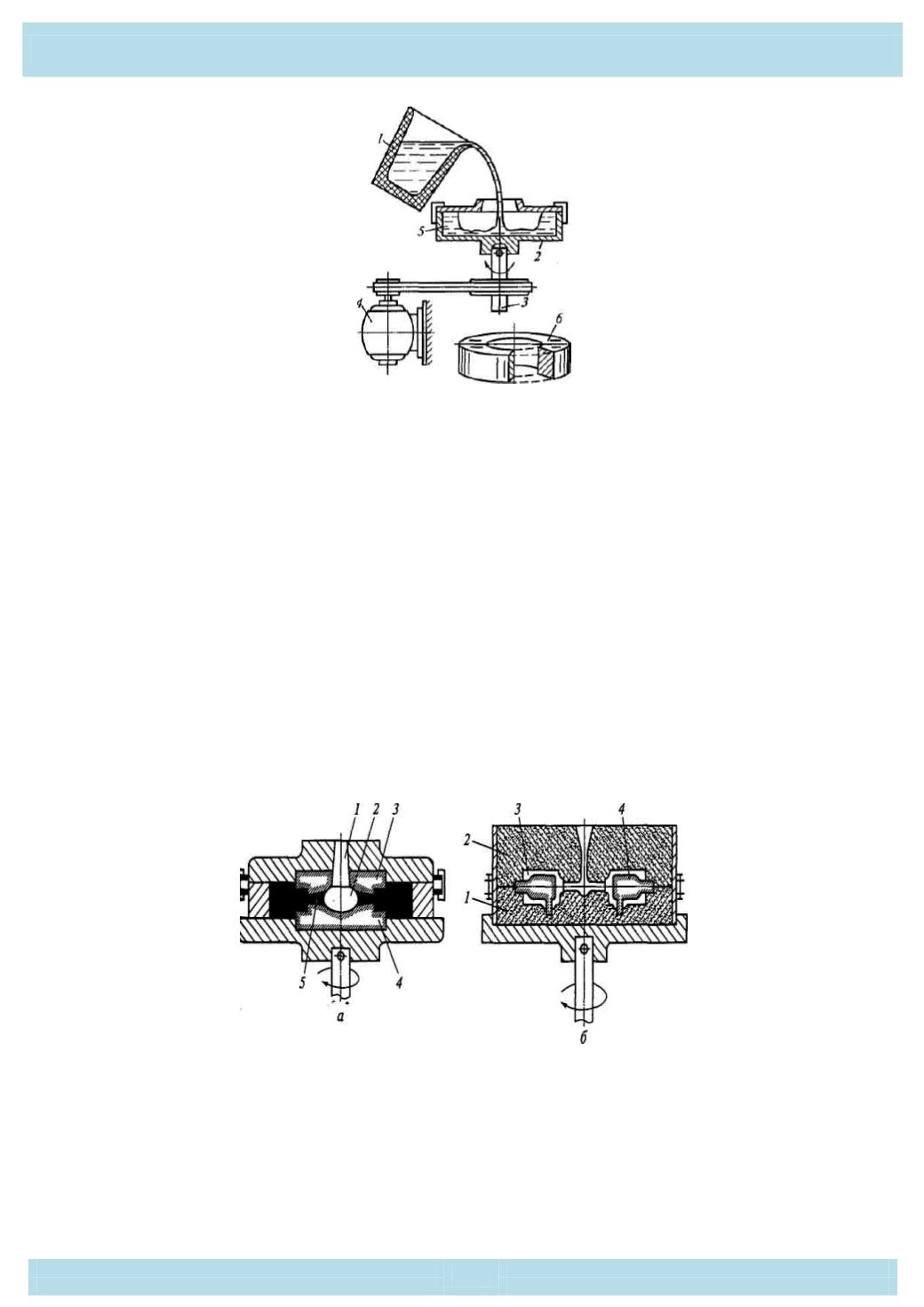

Рис. 6.2. Схема получения отливки при
вращении формы вокруг вертикальной оси:
/ — ковш;
2
— форма;
3
— шпиндель;
4—
электродвигатель;
5— расплав;
6
— отливка
При получении отливок со свободной параболической поверхностью
при вращении формы вокруг вертикальной оси расплав из ковша
1
заливают в
форму
2,
закрепленную на шпинделе
3,
приводимом во вращение электродвига-
телем
4.
Расплав
5
под действием центробежных и гравитационных сил распре-
деляется по стенкам формы
2
и затвердевает, после чего вращение формы
прекращают и извлекают из нее затвердевшую отливку
6.
Отливки с внутренней поверхностью сложной конфигурации получают
с использованием стержней (рис. 6.3,
а)
в формах с вертикальной осью враще-
ния (рис. 6.3.
).
Рис. 6.3. Схема получения фасонных отливок:
а
— венец шестерен:
1
— стояк;
2
— центральная полость формы;
3
и
4
— стержни;
5
— прибыль;
б
— мелкие фасонные отливки:
1
−
нижняя полуформа;
2
−
верхняя полуформа;
3
— рабочая полость формы;
4
— стержень.
