Таблица II.
Г
ЕНЕРИРУЮЩЕЕ ОБОРУДОВАНИЕ ПРЕДПРИЯТИЯ
Паровая турбина может эксплуатироваться при
мощности от 16 МВт без ограничений по работе, газовая
турбина может работать на любой нагрузке без
ограничений [1].
Выделение ГТУ на собственные нужды ПГУ ПАО
«Казаньоргсинтез» Рс.н.=9,5 МВт.
Подключение ПТУ и ГТУ взамен существующих ячеек
СВ-3 и СВ-4 Казанской ТЭЦ-3.
Для выделения ГТУ на собственные нужды ПГУ
ПАО «Казаньоргсинтез»,
необходимы
следующие
управляющие воздействия:
УВ1 Отключение В 110 кВ КЛ ПГУ КОС – Казанская
ТЭЦ-3 1.
Эффективность данного варианта показана на рис. 1.

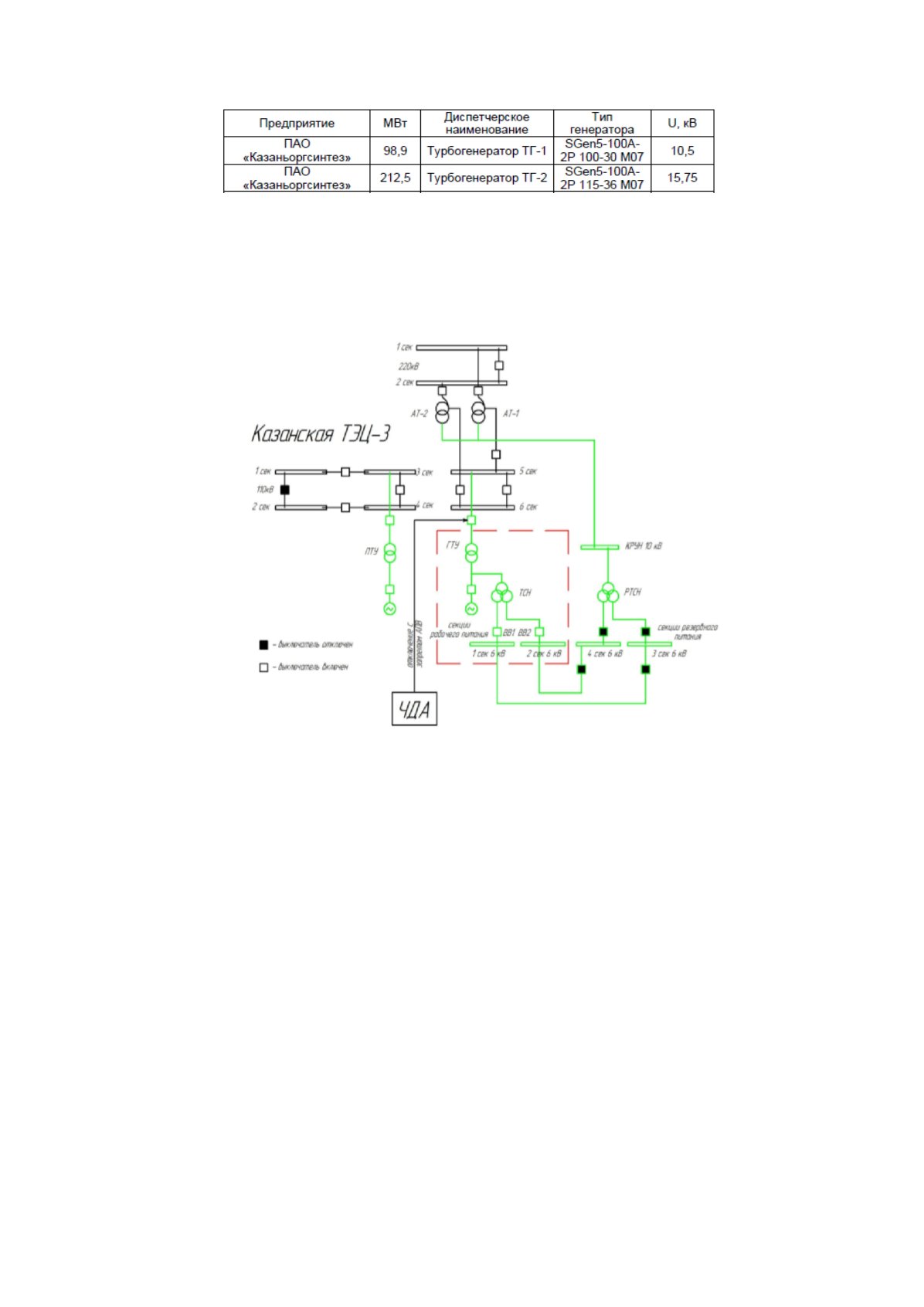

Рис. 1 – Схема выделения ГТУ на изолированную работу от ЧДА
Уставки срабатывания устройств ЧДА по частоте и
времени должны находиться в диапазоне:
- 1 ступень: 46,0–47,0 Гц/0,3–0,5 секунд.
- 2 ступень: 47,0–47,5 Гц/30–40 секунд.
Выделение на сбалансированную нагрузку действием
ЧДА Казанской ТЭЦ-3 ПГУ ПАО «Казаньоргсинтез»
отдельно от ГТУ ПАО «Казаньоргсинтез» не
представляется возможным в следствии технологической
связанности режима работы ПТУ и ГТУ, так как
регулирование мощности ПТУ возможно только при
условии регулирования мощностью ГТУ, которая работает
на 5,6 секциях шин 110 кВ ОРУ 110 кВ ПАО
«Казаньоргсинтез» (Казанская ТЭЦ-3) и не участвует в
схеме ЧДА. Соответственно, существующий алгоритм
ЧДА
Казанской
ТЭЦ-3
необходимо
дополнить
управляющим воздействием на отключение ПТУ из
состава рассматриваемой ПГУ ПАО «Казаньоргсинтез».
Существующую логику ЧДА Казанской ТЭЦ-3
необходимо скорректировать с учетом ввода в работу ПГУ
ПАО «Казаньоргсинтез» в соответствии с представленной
ниже логикой.
Основной алгоритм:
1. При фиксации включённого состояния ТГ-2 или при
фиксации включённого состояния ТГ-1, ТГ-5 и
отключённого состояния ТГ-2 производится выделение
работающего генерирующего оборудования из состава ТГ-
2, ТГ-1, ТГ-5 на изолированную нагрузку путём
отключения с запретом АПВ и без пуска УРОВ на
Казанской ТЭЦ-3:
- В 110 кВ ВЛ Тэцевская 1,2;
- В 110 кВ ЛЭП 110 кВ КТЭЦ-3 – Электростанция ЗТО
ТКО;
- В 110 кВ ВЛ Казанская ТЭЦ-3 - Зеленый Дол-Тяговая;
- 1В-10 кВ (ВГ-3) ТГ-3;
- В 110 кВ блок ГТ-4;
- В 110 кВ ВЛ ТЭЦ-3 - Площадка Z 1,2;
- СВ-3 110 кВ (нормально отключен)
- СВ-4 110 кВ (нормально отключен)
- В 110 кВ КЛ ПГУ КОС – Казанская ТЭЦ-3 1;
2. При фиксации включённого состояния ТГ-1 и
отключённого состояния ТГ-2, ТГ-5 или при фиксации
включённого состояния ТГ-5 и отключённого состояния
ТГ-1, ТГ-2 производится выделение ТГ-1 или ТГ-5 на
изолированную нагрузку путём отключения с запретом
АПВ и без пуска УРОВ на Казанской ТЭЦ-3:
- В 110 кВ ВЛ Тэцевская 1,2;
