I.
В
ВЕДЕНИЕ
Казанская ТЭЦ №3 (далее – ТЭЦ-3) является основным
источником электроснабжения ОАО «Казаньоргсинтез» и
обеспечивает электричеством и теплом предприятия и
жителей города Казани.
Существующая система ЧДА станции выполнена на
базе микропроцессорного устройства типа ШЭЭ 223 0606,
комплекты №1,2. Алгоритм действия автоматики
подразумевает выделение на изолированную работу ТГ-1,
ТГ-2 и ТГ-5 с примерно сбалансированным районом
нагрузки шин 110 кВ.
Значение этой нагрузки контролируется дежурным
инженером станции (далее – ДИС), а также диспетчером
Казанского РДУ. В зависимости от этого значения и
оперативной схемы станции, ДИС принимает решение о
составе выделяемого генерирующего оборудования (далее
– ГО) и переводит соответствующий ключ в нужное
положение.
Данные ТЭЦ-3 с предусмотренным автоматическим
выделением части генераторов на питание собственных
нужд или на сбалансированную нагрузку приведены в
таблице 1.

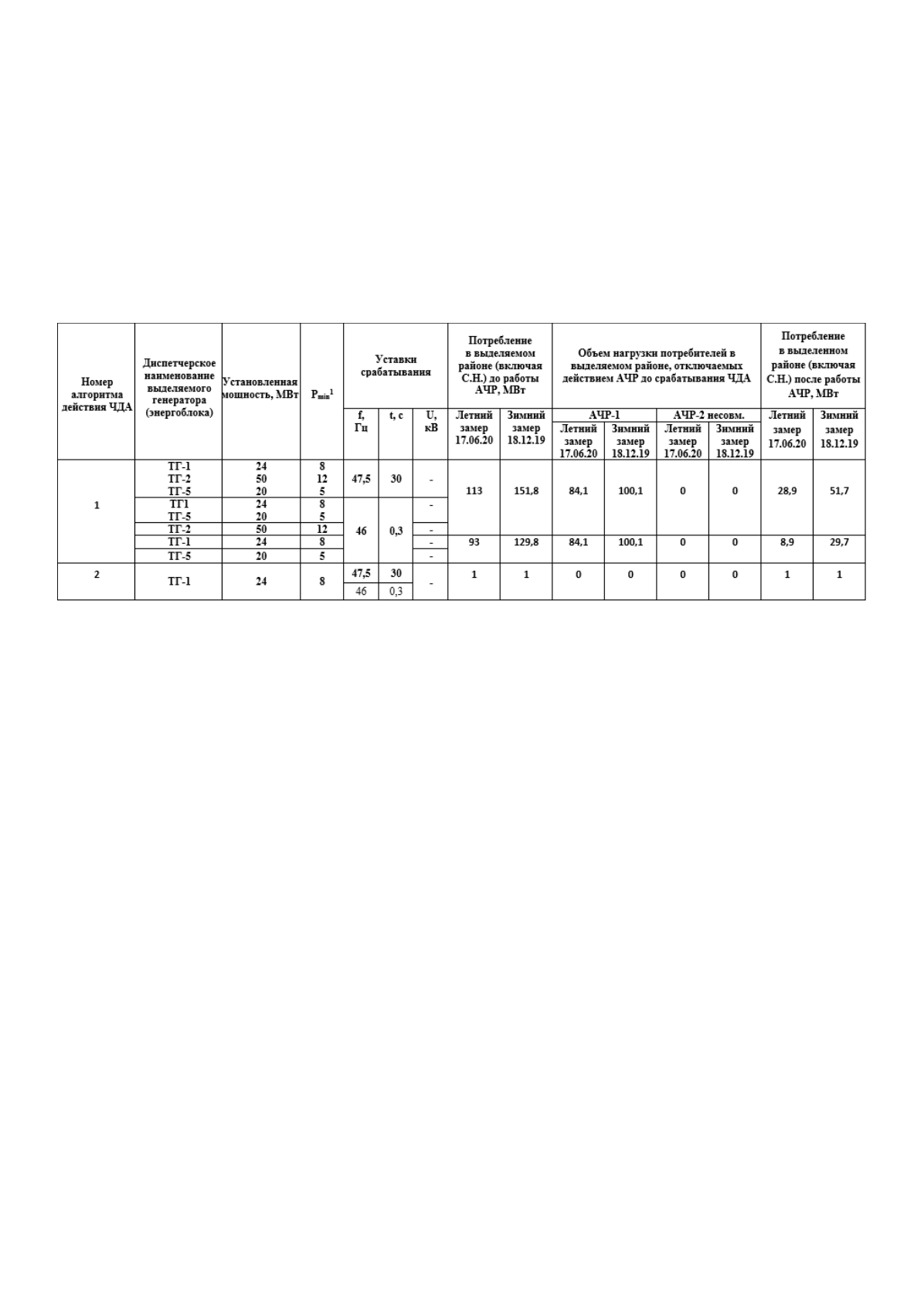

Таблица I.
Д
АННЫЕ
ТЭЦ-3
Примечание: 1. для тепловых электростанций – нижний предел регулировочного диапазона в конденсационном
режиме, определяемый исходя из требований устойчивости работы блочного оборудования при минимально допустимом
составе вспомогательного оборудования и сохранении автоматического регулирования.
Алгоритмы действия ЧДА Казанской ТЭЦ №3:
1. Основной:
Выделение ТГ-1, ТГ-2, ТГ-5 (ТГ-1, ТГ-5 либо ТГ-2) на
изолированную нагрузку.
Действие автоматики на отключение на Казанской ТЭЦ-3:
- с запретом АПВ ВЛ 110 кВ Тэцевская 1,2,
- с запретом АПВ ВЛ 110 кВ ТЭЦ-3-Волна,
- с запретом АПВ ВЛ 110 кВ Казанская ТЭЦ-3-Зеленый
Дол-Тяговая с отпайками,
- 1В-10 кВ (ВГ-3) ТГ-3,
- В 110 кВ блока ГТ-4),
- ВЛ 110 кВ Площадка Z 1,2,
- СВ-3 (нормально отключен),
- СВ-4 (нормально отключен).
Выделение ТГ-1 (ТГ-5) на изолированную нагрузку.
Действие автоматики на отключение на Казанской ТЭЦ-3:
- с запретом АПВ ВЛ 110 кВ Тэцевская 1,2,
- с запретом АПВ ВЛ 110 кВ ТЭЦ-3-Волна,
- с запретом АПВ ВЛ 110 кВ Казанская ТЭЦ-3-Зеленый
Дол-Тяговая с отпайками,
- 1В-10 кВ (ВГ-3) ТГ-3,
- В 110 кВ блок ГТ-4),
- ВЛ 110 кВ Площадка Z 1,2,
- ВЛ 110 кВ Северная 1,2,
- СВ-3 (нормально отключен),
- СВ-4 (нормально отключен).
2. Резервный:
При невозможности работы основного алгоритма ЧДА
(неотключение выключателей 110 кВ, неэффективная
работа ЧДА) выделение ТГ-1 на собственные нужды.
Действие автоматики на отключение В 110 кВ блока ГТ-1.
II.
А
НАЛИЗ СУЩЕСТВУЮЩЕЙ
ЧДА К
АЗАНСКОЙ
ТЭЦ-3
Исследуя возможное влияние вводимой генерации на
работу ЧДА ТЭЦ-3, была выявлена необходимость
корректировки существующей логики ЧДА.
Установленное генерирующее оборудование на
предприятии ПАО «Казаньоргсинтез» ПГУ (ПТУ+ГТУ)
представлено в таблице 2, где ТГ-1 (ПТУ) и ТГ-2 (ГТУ).
